Mezclador de doble cono
La mezcladora basculante de MIXACO. Mezclado más rápido gracias a los recipientes intercambiables.
Ventajas de un vistazo. Homogeneización suave y económica.
El fácil manejo y la buena accesibilidad de todos los componentes de la máquina para su limpieza convierten a la mezcladora basculante DCM en una solución económica para aplicaciones de mezclado sencillas.
- En caso necesario, se pueden utilizar contenedores de MIXACO con palé móvil disponibles in situ
- Homogeneización suave del producto
- Sin herramientas de mezclado activas, lo cual se traduce en un aporte energético mínimo
- Mezclado de hasta 2000 litros por lote
- Versión en acero lacado o acero inoxidable
- Mezcladora de doble cono independiente

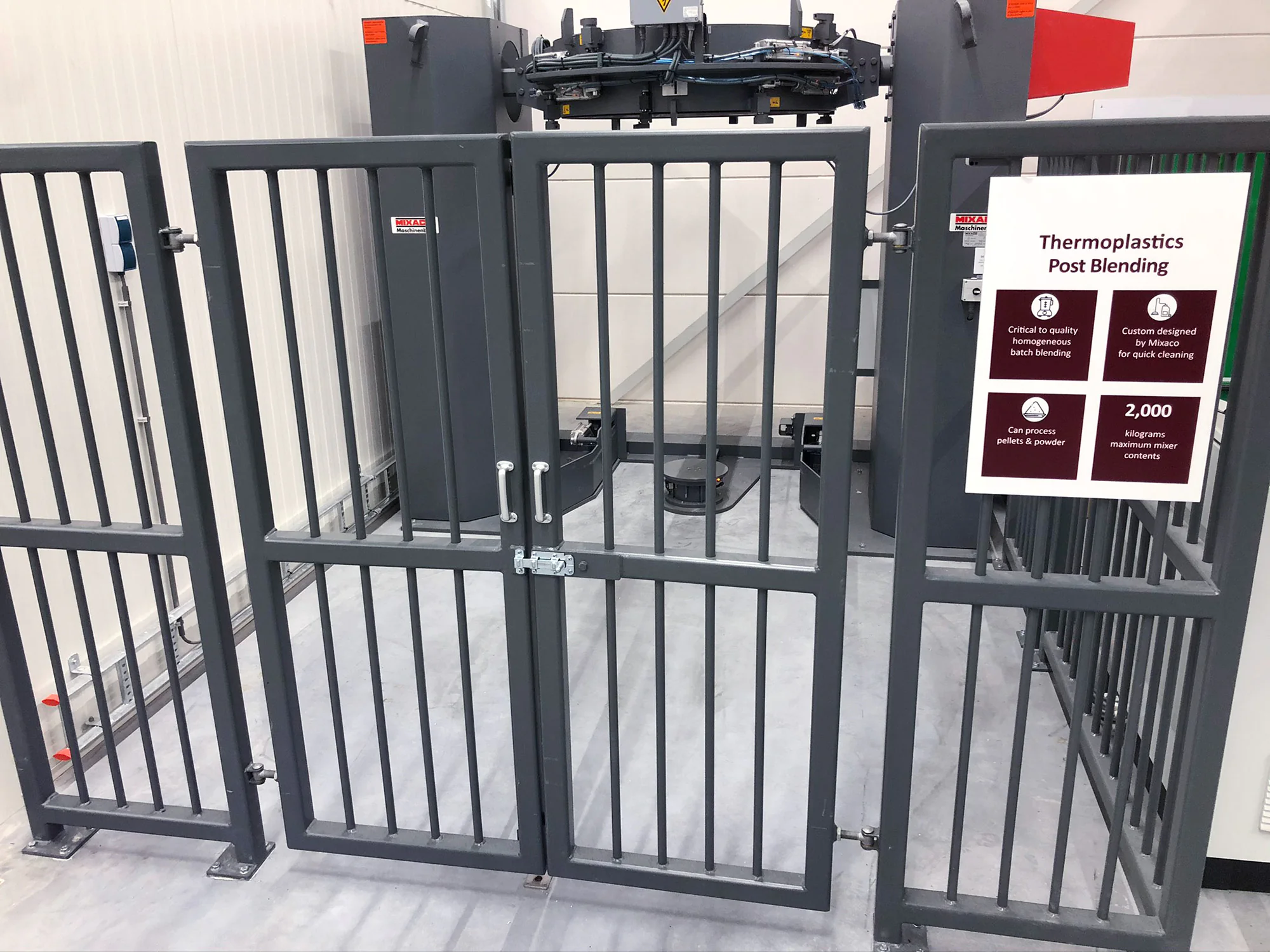

- Diversos cerramientos de seguridad, como rejillas protectoras, puertas de seguridad o barreras fotoeléctricas
- Los contenedores se pueden utilizar para procesos posteriores, sin necesidad de decantar
- Mayor disponibilidad de la mezcladora gracias a la limpieza del contenedor de mezclado fuera de la mezcladora
Funcionamiento. La nueva mezcladora basculante de doble cono.
La mezcladora de doble cono está formada por dos recipientes de mezclado móviles del mismo tamaño y la mezcladora basculante. Para el proceso de mezclado, el usuario desplaza un recipiente de mezclado vacío hasta la mezcladora basculante.

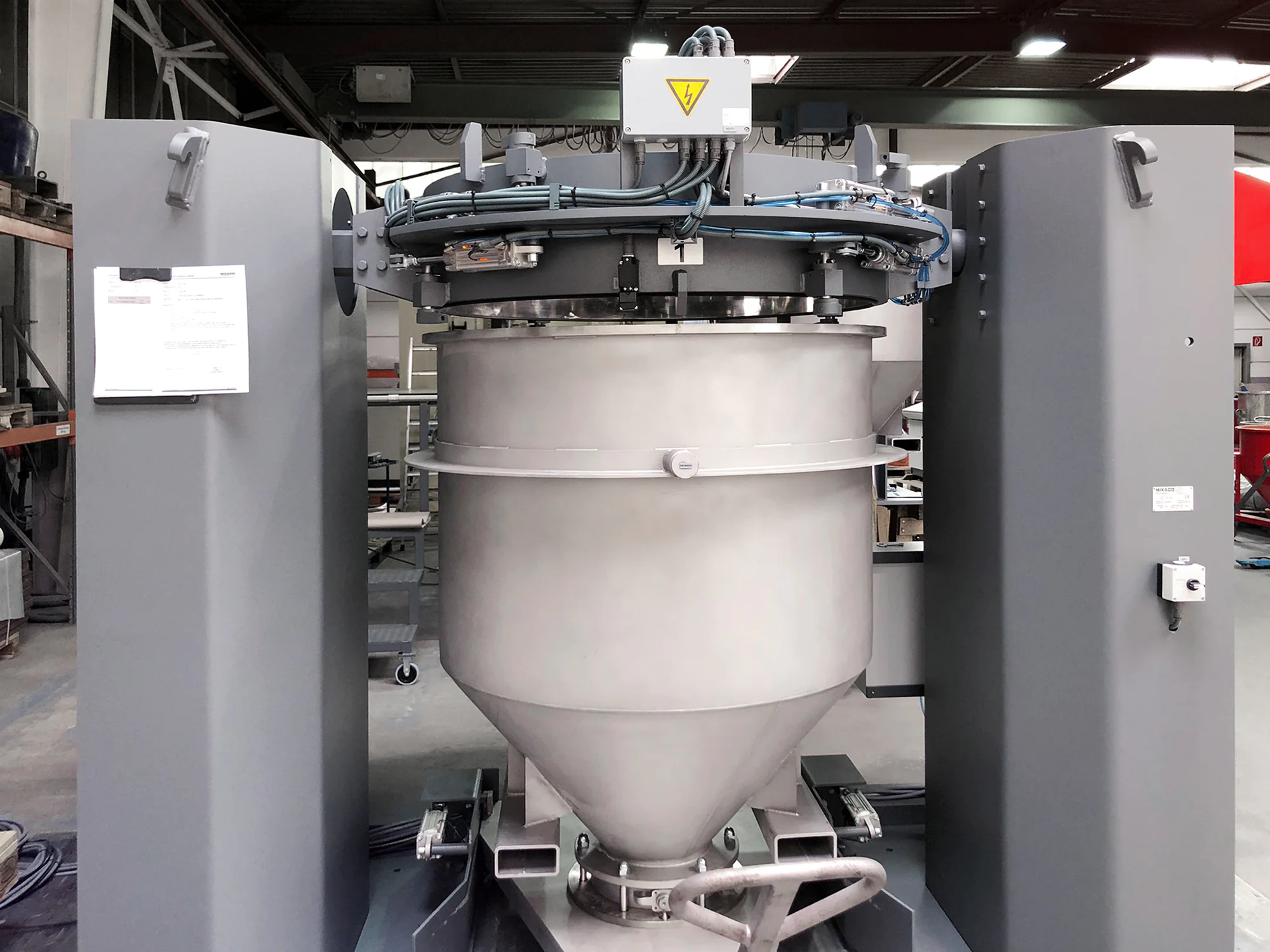

El contenedor que está suelto en el palé móvil se eleva hasta el cabezal de mezclado mediante el elevador neumático y allí se bloquea de forma segura.
Después de girar 180° el cabezal de mezclado giratorio, el segundo recipiente de mezclado móvil con el material a mezclar se eleva y se bloquea en el cabezal de mezclado de la misma manera.
El palé móvil permanece en la mezcladora. Mediante la unidad de mando PLC, el usuario inicia ahora el proceso de mezclado controlado por programa.
Tras el inicio, ambos recipientes de mezclado giran 360° a una velocidad regulable alrededor del eje de giro del cabezal de mezclado.
Gracias a los segmentos de mezclado fijos del cabezal de mezclado, el material se distribuye y se desvía de forma óptima durante el movimiento basculante. Una vez transcurrido el tiempo de mezclado preestablecido, el proceso de mezclado se detiene.
Una vez desbloqueado, el contenedor inferior con el material mezclado puede bajarse al palé móvil y ser retirado de la mezcladora por el usuario. El material de mezcla se puede vaciar a través de la boca de descarga, situada en el extremo inferior del recipiente de mezclado.

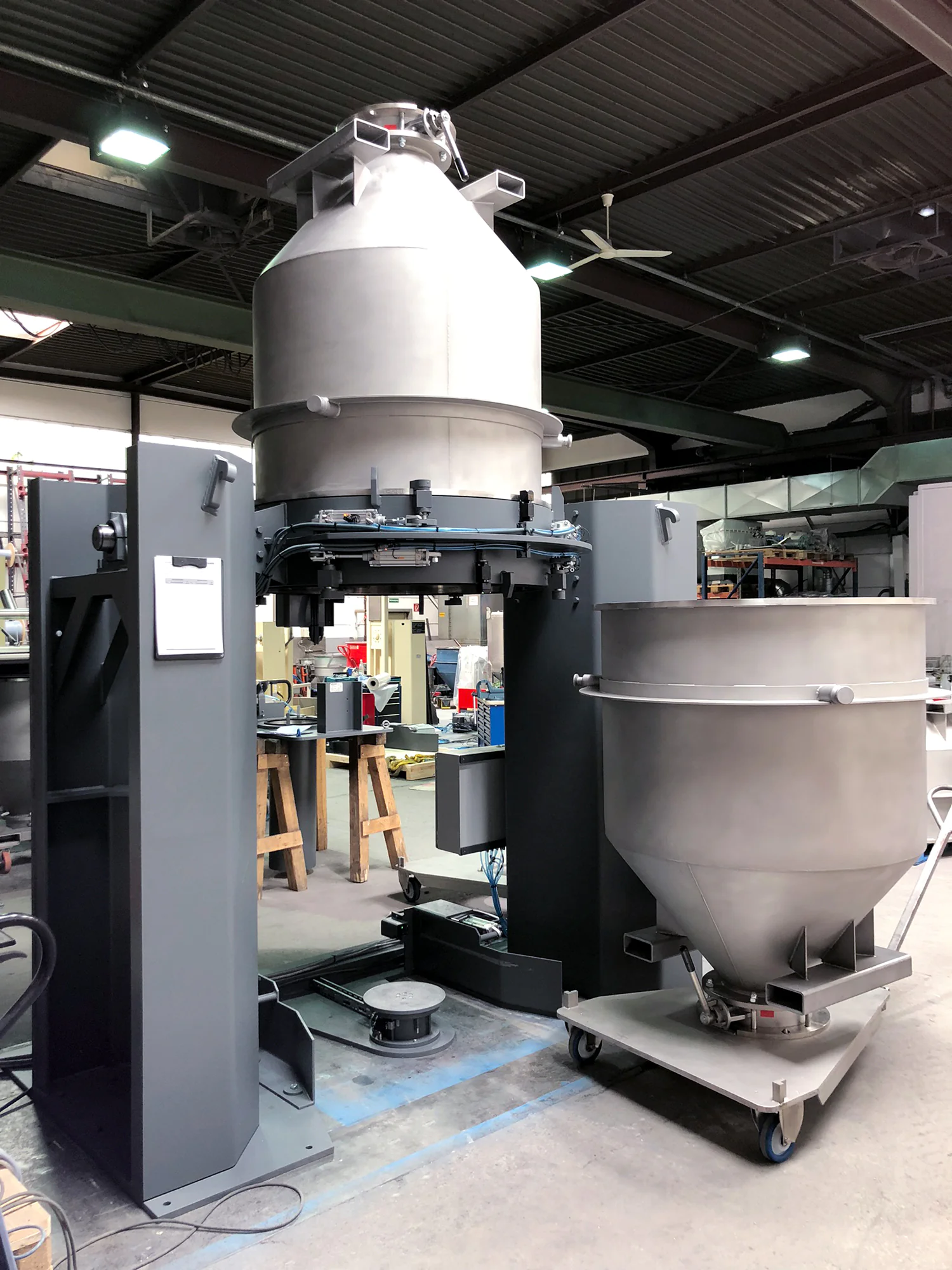

El contenedor que está suelto en el palé móvil se eleva hasta el cabezal de mezclado mediante el elevador neumático y allí se bloquea de forma segura. Después de girar 180° el cabezal de mezclado giratorio, el segundo recipiente de mezclado móvil con el material a mezclar se eleva y se bloquea en el cabezal de mezclado de la misma manera.

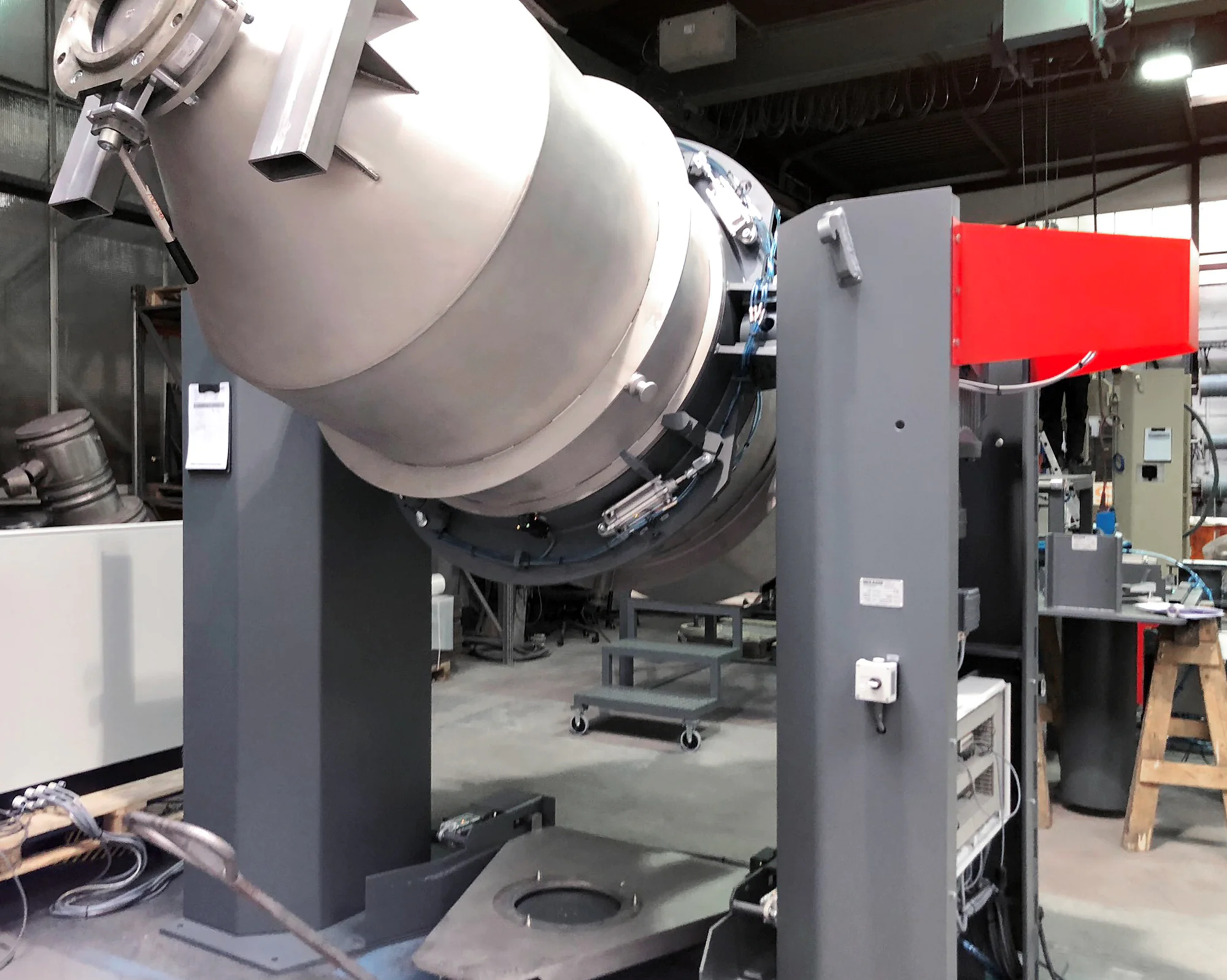

Tras el inicio, ambos recipientes de mezclado giran 360° a una velocidad regulable alrededor del eje de giro del cabezal de mezclado.
En la posición de limpieza, no hay ningún contenedor acoplado al anillo del cabezal de mezclado. De este modo, el usuario puede limpiarlo fácilmente.
Aquí puede ver la vista de perfil de la mezcladora de doble cono con dos contenedores de mezclado acoplados.

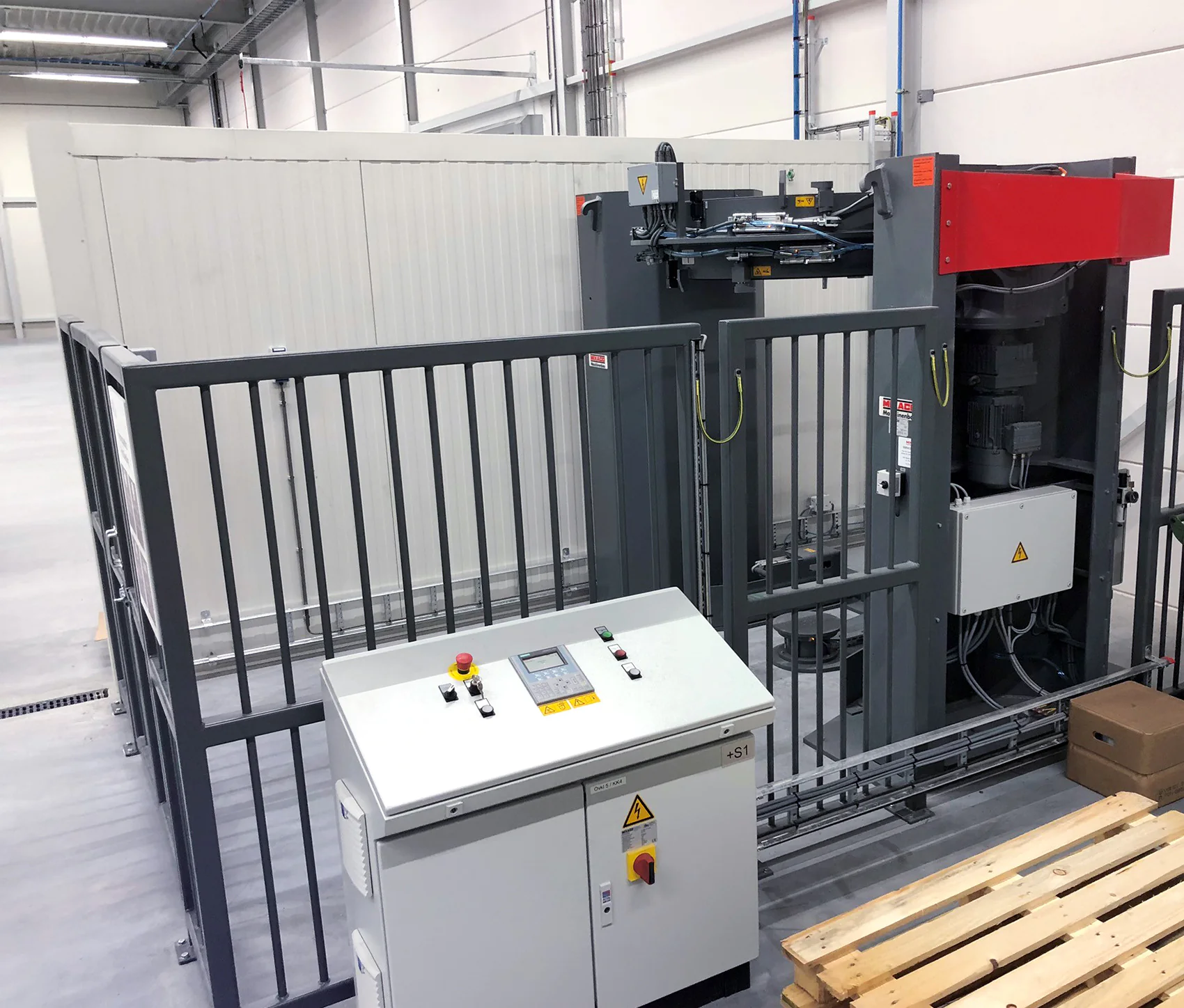

Unidad de mando. Segura, eficiente y económica.
El control de la mezcladora de doble cono se basa en un PLC Siemens S7 y cumple los requisitos actuales de seguridad, eficiencia y economía. El desarrollo y la programación de la unidad de mando de una única fuente garantizan una integración óptima de los componentes de la mezcladora. Como alternativa, también se pueden utilizar componentes de Allen-Bradley (incluida la unidad de mando Panelview).
La unidad de mando también se puede diseñar conforme a UL/NEMA. Además, la unidad de mando se puede equipar con una interfaz para el intercambio de datos con una unidad de mando superior.
Siemens TP700
Mediante el panel de mando táctil TP700 se pueden crear hasta 99 programas de mezcla con diez pasos de trabajo cada uno en forma de tabla. Se registran los datos y se memorizan los valores medidos.
Allen-Bradley
También es posible una unidad de mando conforme a las normas UL/NEMA con un PLC Allen-Bradley y un panel de control Panelview.
Detalles. Tecnología sofisticada.
La mezcladora de doble cono puede procesar lotes de 1000 litros. Por tanto, la capacidad productiva puede ser de hasta más de 6000 litros por hora. En función del tamaño, el tambor de mezclado tiene un diámetro de entre 0,3 y 3,6 m.

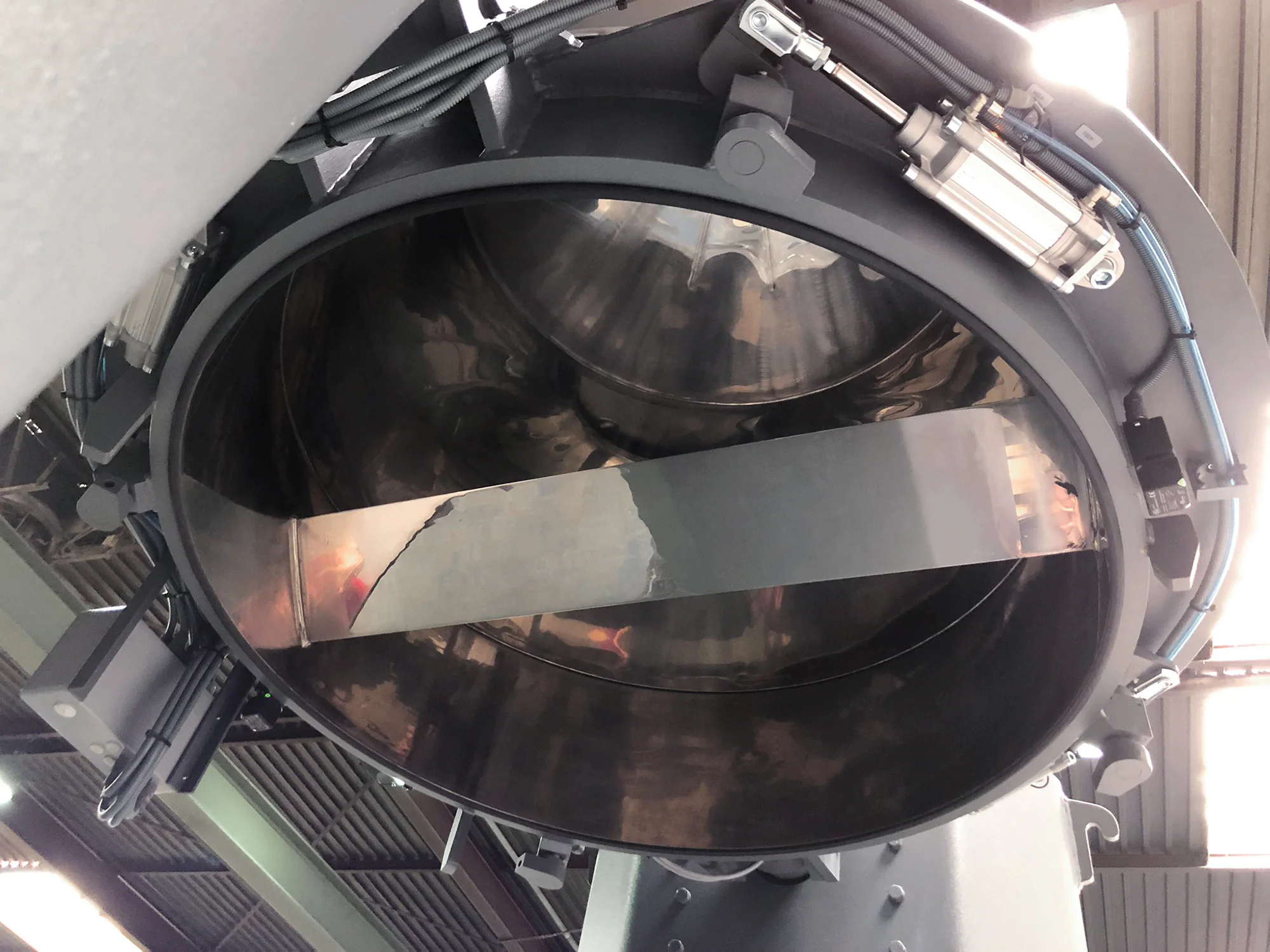

Gracias al segmento de mezclado fijo, el material se desvía y arremolina de forma óptima durante el movimiento basculante. Esto garantiza una distribución uniforme de los materiales que intervienen en el proceso de mezclado.
La junta rotativa garantiza el transporte seguro de los medios de funcionamiento (entre otros, el aire comprimido) al cabezal de mezclado giratorio.
El palé móvil, que ha demostrado su eficacia en la práctica, garantiza el transporte seguro del contenedor desde la estación de carga hasta la mezcladora de doble cono DCM o hasta el dispositivo de descarga. Al mismo tiempo, el palé móvil sirve para recoger y transportar el contenedor después del proceso de mezclado.
El cilindro de elevación permite elevar el contenedor con precisión milimétrica del palé móvil al cabezal de mezclado y de nuevo al palé móvil.
El módulo de mantenimiento remoto facilita un acceso rápido y seguro a la unidad de mando de las máquinas mezcladoras a través de un túnel VPN para permitir un diagnóstico y una reparación rápidos por parte de nuestro equipo de servicio técnico en caso de avería. De este modo se pueden evitar visitas del servicio técnico.
Aplicaciones. Funcionalidad máxima.
Nuestra mezcladora de doble cono ofrece la mejor calidad de mezcla para múltiples productos y aplicaciones. Esta innovadora mezcladora basculante ofrece unos resultados de mezcla óptimos, por ejemplo, para PVC, pinturas en polvo, mezclas maestras y mucho más.
Se puede usar como:
- Mezcladora de material granulado
- Mezcladora de material en polvo
- Mezcladora basculante
- Mezcladora cónica
- Mezcladora de lotes
La mezcladora de doble cono como mezcladora de contenedores.
La mezcladora de doble cono de MIXACO es una mezcladora cónica muy flexible que puede procesar hasta 2000 litros por lote en los recipientes de mezclado dobles.
Opciones adicionales. Desde ATEX hasta el mantenimiento remoto.
Las mezcladoras cónicas de MIXACO están disponibles en diferentes formas y tamaños y son adecuadas para innumerables técnicas de mezclado y métodos de procesado. Es posible utilizar mezcladoras cónicas sin placa inferior ni horquilla guía, lo que simplifica el manejo y mejora la higiene.
Nuestras mezcladoras cónicas se adaptan perfectamente al procesado de sus materias primas mediante diferentes opciones:
- Extracción de polvo con bolsas filtrantes reemplazables
- Medición de la temperatura
- Pesaje integrado
- Ventilación y carga durante el proceso de mezclado
- Dosificación/pulverización/inyección de líquidos y gases durante el mezclado
- Refrigeración del cabezal de mezclado
- Muestreo
- Diseños ATEX
- Diseño de doble camisa para la regulación de la temperatura del material de mezcla
- Registro y evaluación de datos
- Diseño higiénico
- Limpieza en húmedo o en seco
- Diseño de mezcladora cónica según GMP, WIP, CIP
- Enfriamiento, calentamiento, secado
- Motores y herramientas refrigerados por agua
- Geometrías personalizadas de las herramientas de mezclado
- Diseños resistentes al desgaste contra la abrasión, la corrosión y la adherencia
- Componentes resistentes al polvo
- Variantes de obturación individuales
- Mantenimiento remoto
- Cloud Monitoring 360° (MIXACO Control Center)
Tamaños de la mezcladora de doble cono (DCM). Estaremos encantados de asesorarle.
| Tamaños | Volumen útil Litros | Tamaño del lote kg | Tiempo de mezcla min/lote |
|---|---|---|---|
| DCM 450 | 450 | 225 | 3-6 |
| DCM 600 | 600 | 300 | 3-6 |
| DCM 800 | 800 | 400 | 3-6 |
| DCM 1000 | 1000 | 500 | 3-6 |
| DCM 1300 | 1300 | 650 | 3-6 |
| DCM 2000 | 2000 | 1000 | 3-6 |
Parámetros
Densidad aparente: 0,5 kg/l
Nivel de llenado: máx. 50 %
Carga: manual
Otros tamaños previa solicitud.
Como inventores de la mezcladora de contenedores, en MIXACO estamos comprometidos con la innovación en la tecnología industrial de mezclado.
