Contenedor Mezclador CM i4
La nueva mezcladora de contenedores para la industria 4.0 CM i4. Componentes innovadores, ideales para cambios frecuentes de programa gracias a la reducción de los tiempos de limpieza.
Ventajas de un vistazo. La mezcladora de contenedores flexible CM i4.

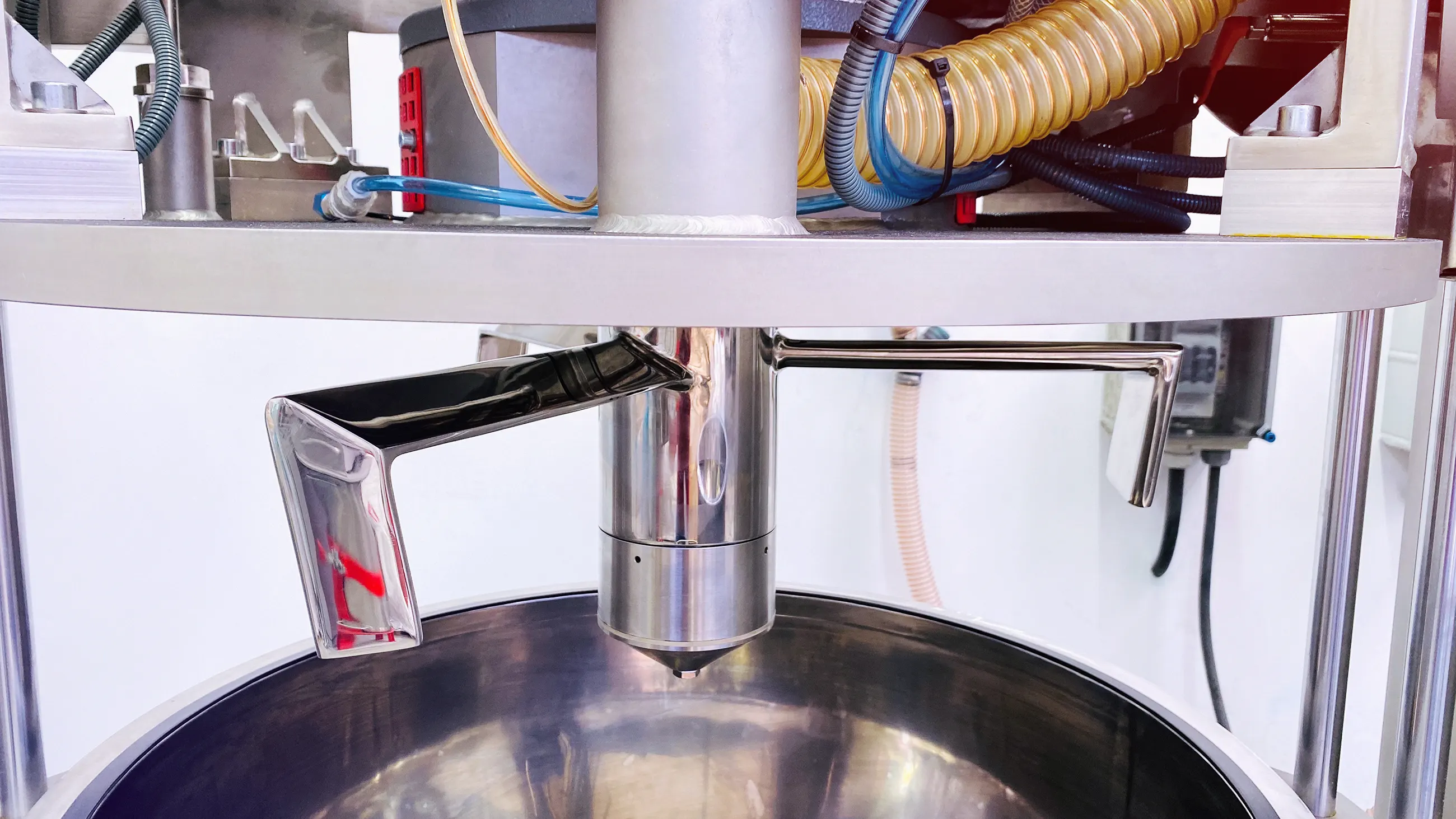

El cabezal de mezclado innovador y ultraplano reduce los tiempos de limpieza.
El cabezal de mezclado de diseño plano tiene una superficie menor que un cabezal de mezclado convencional, por lo que su limpieza es más rápida y sencilla. La gran distancia entre la herramienta de mezclado y el cabezal de mezclado permite limpiarlo mientras está instalado. Esto hace que los ciclos de limpieza y los cambios de programa puedan ser extremadamente rápidos. El nuevo diseño de la herramienta asegura la formación óptima de un remolino de mezcla (vórtice) con un aporte moderado de temperatura.
Al prescindir de placa inferior, se reduce el trabajo adicional de limpieza.

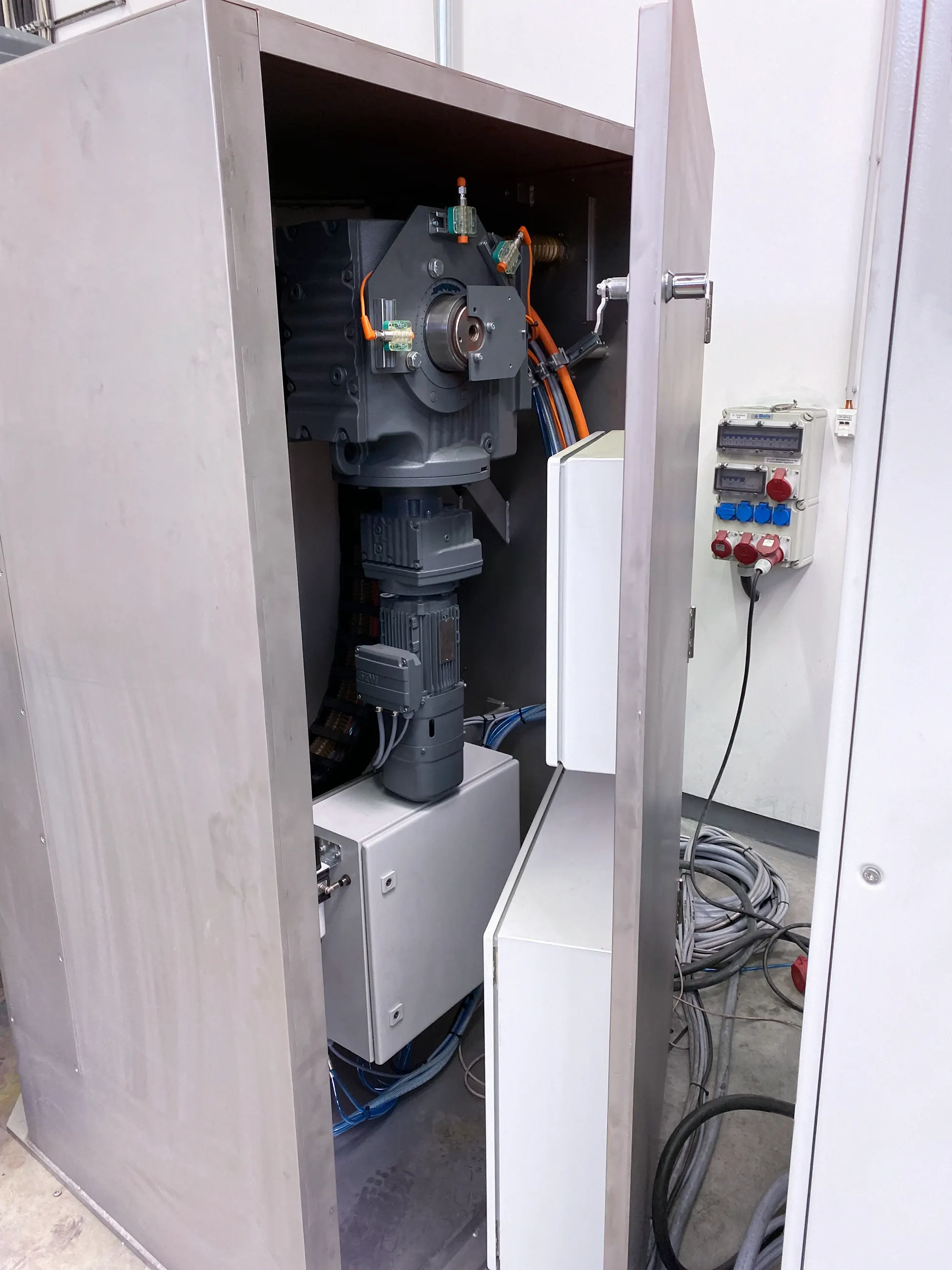

La instalación protegida contra el polvo de muchos componentes de la máquina en el soporte cerrado de la derecha reduce también las necesidades de limpieza.
Aspiración optimizada mediante un dispositivo especial de aspiración en el cabezal de mezclado, que succiona el polvo fino que se ha generado en el contenedor tras el mezclado.
La mezcladora de contenedores se puede diseñar para el funcionamiento en aplicaciones explosivas según las especificaciones del cliente en categorías ATEX.
Sensor de temperatura en el cabezal de mezclado para registrar la temperatura del producto durante el mezclado. La temperatura se muestra en el panel de mando.
La CM i4 fleX ofrece la posibilidad de usar contenedores de tres tamaños diferentes en una sola mezcladora. Esto permite cubrir una gama de lotes mayor.
- Mayor flexibilidad en la producción
- Menor inversión
- Mayor rentabilidad de las mezcladoras gracias a una mejor utilización de las capacidades
- Tamaños de lote y cambios de programa flexibles
- Las juntas están fijadas en el contenedor de mezclado
Las velocidades periféricas moderadas de 4-15 m/s reducen las adherencias de producto.
La mezcladora de contenedores CM i4 se puede usar para una gran variedad de aplicaciones de mezclado con muchas combinaciones de motores. La tecnología de mezclado, los componentes y los accesorios se pueden adaptar con gran flexibilidad a las necesidades específicas del cliente.
Funcionamiento. Ventaja gracias a una tecnología de mezclado innovadora.
Como inventores de la mezcladora de contenedores, en MIXACO estamos comprometidos con la innovación en la tecnología industrial de mezclado. Con la nueva mezcladora de contenedoras CM i4, volvemos a dar un gran paso hacia el futuro del mezclado industrial.
La mezcladora de contenedores CM i4 es una evolución del probado concepto de mezcladora de contenedores. Sin embargo, la CM i4 tiene nuevas funciones que hacen que la mezcladora de contenedores sea aún más atractiva.
A diferencia de la mezcladora de contenedores Multitool, tiene un cabezal de mezclado plano totalmente nuevo que ofrece grandes ventajas en la limpieza. No es necesario desmontar las herramientas de mezclado para la limpieza. El diseño de la mezcladora de contenedores sin placa inferior también facilita notablemente la limpieza.
Por tanto, la CM i4 es especialmente adecuada para aplicaciones en las que los diferentes programas requieren limpiar la mezcladora con frecuencia. La eficiencia adicional contribuye de manera importante a reducir los costes en su producción.
Al igual que la mezcladora de contenedores Multitool y la mezcladora de contenedores Vortex, la CM i4 es apta para el funcionamiento en varias plantas de su producción gracias a sus contenedores móviles y a sus accesorios. Mediante las conexiones adecuadas, el contenedor de mezclado puede vaciarse sin polvo directamente en extrusoras, amasadoras, recipientes secundarios y dispositivos de pesaje y ensacado en el siguiente paso del proceso.
Con su revolucionario sistema de mezclado, la mezcladora de contenedores CM i4 de MIXACO abre un amplio abanico de posibilidades de uso para la fabricación de una gran variedad de productos. Otra opción es el uso de múltiples contenedores de diferentes tamaños con una mezcladora.
Industria 4.0/IoT (Internet of Things)
Esta mezcladora representa las características de la industria 4.0/IoT (Internet of Things) que se utilizan en la industria del mezclado. Se caracteriza por su excelente flexibilidad de mezclado, su alta calidad y la reducción al mínimo del trabajo de limpieza. Equipada con la MIXACO Control Center (MCC), logramos otro hito en los sistemas de mezclado altamente eficientes. La plataforma MIXACO Control Center está disponible a través de un navegador web y proporciona, entre otras cosas, una visión general de su parque de mezcladoras.
Unidad de mando. Segura, eficiente y económica.
El control de la mezcladora de contenedores CM i4 se basa en un PLC Siemens S7 y cumple los requisitos actuales de seguridad, eficiencia y economía. El desarrollo y la programación de la unidad de mando de una única fuente garantizan una integración óptima de los componentes de la mezcladora. Como alternativa, también se pueden utilizar componentes de Allen-Bradley (incluida la unidad de mando Panelview).
La unidad de mando también se puede diseñar conforme a UL/NEMA. Además, la unidad de mando se puede equipar con una interfaz para el intercambio de datos con una unidad de mando superior.
Siemens TP700
Mediante el panel de mando táctil TP700 se pueden crear hasta 99 programas de mezcla con diez pasos de trabajo cada uno en forma de tabla. Se registran los datos y se memorizan los valores medidos.
Allen-Bradley
Unidad de mando conforme a las normas UL/NEMA con un PLC Allen-Bradley y un panel de control Panelview.
Posiciones de mezcla. Posición básica, de mezcla y de limpieza al detalle.
En la posición básica, el cabezal de mezclado está orientado hacia abajo y se carga con un contenedor que contiene las materias primas. El contenedor se coloca automáticamente en la posición correcta y se eleva hasta el cabezal de mezclado mediante el dispositivo de elevación del contenedor. El contenedor y el cabezal de mezclado forman ahora la cámara de mezcla.
La basculación tiene lugar a través del dispositivo motorizado de giro a la posición de mezcla (posición a 180°). Después del proceso de basculación, el recipiente de mezclado queda boca abajo y las materias primas caen en la herramienta de mezclado.
En cuanto se alcanza la posición de mezcla, puede iniciarse el proceso de mezclado y las herramientas de mezclado empiezan a girar.

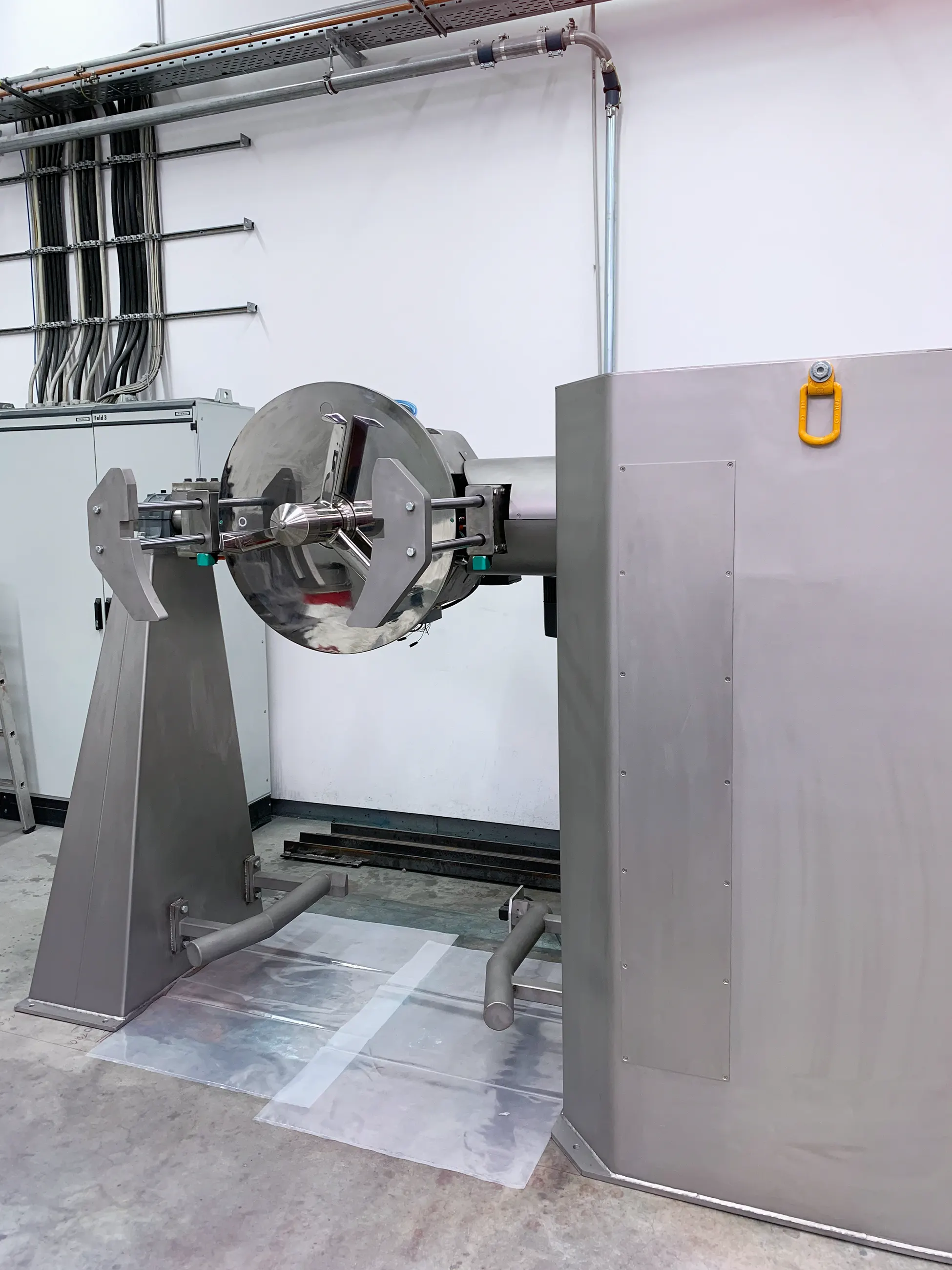

En la posición especial de limpieza, el cabezal de mezclado se puede limpiar de forma fácil y rápida sin tener que desmontar la herramienta de mezclado.
Proceso de mezclado. Posibilidad de usar varias técnicas de mezclado.
La mezcladora de contenedores CM i4 de MIXACO se utiliza en una gran variedad de aplicaciones, por ejemplo, en pinturas en polvo, en mezclas maestras, en la preparación de tóner, concentrados de color o aditivos.
Con su revolucionario sistema de mezclado, la mezcladora de contenedores CM i4 de MIXACO abre un amplio abanico de posibilidades de uso para la fabricación de una gran variedad de productos.
Otra opción es el uso de contenedores de diferentes tamaños con una mezcladora para permitir lotes de diferentes tamaños con una sola máquina.
- Homogeneización
- Dispersión
- Humectación
- etc.
La mezcladora de contenedores más flexible que existe.
Nuestra mezcladora industrial CM i4 ofrece todas las funciones y procesos de mezclado de nuestro probado concepto de mezcladora de contenedores. La CM i4 también permite el mezclado a temperatura reducida.
El novedoso sistema de mezclado de la mezcladora de contenedores CM i4 de MIXACO permite procesar un sinfín de materias primas de una amplia gama de industrias:
Herramienta de mezclado innovadora. Desarrollada para mezcladoras con cabezal de mezclado plano.
La herramienta de mezclado i4 de MIXACO ha sido específicamente desarrollada para usar en una mezcladora con cabezal de mezclado plano. El innovador diseño de la herramienta i4 asegura una buena formación del remolino de mezcla, incluso a velocidades periféricas moderadas. En función de la aplicación, esta oscila entre 4 y 15 m/s. Esto garantiza una homogeneización y una aplicación del color excelentes.
Gracias a la gran distancia a la base del cabezal de mezclado, la herramienta se puede limpiar estando instalada. La gran distancia al cabezal de mezclado y el contenedor, así como la innovadora geometría de la herramienta i4, minimizan el apelmazamiento del material, lo cual también simplifica notablemente la limpieza.
Ventajas de la nueva herramienta i4
- Tiempos de mezcla cortos con una homogeneización óptima del material
- Aporte moderado de temperatura gracias a las bajas velocidades periféricas (4-15 m/s)
- Adherencia mínima del producto gracias a la innovadora geometría de la herramienta y a las grandes distancias al cabezal de mezclado y el contenedor
- La herramienta y el cabezal de mezclado se pueden limpiar con la herramienta instalada
Opciones adicionales individuales. Desde ATEX hasta el mantenimiento remoto.
La mezcladora de contenedores CM i4 se puede ampliar de muchas formas. Se pueden desarrollar ajustes adicionales en colaboración con nuestros ingenieros según sus necesidades individuales. Estaremos encantados de asesorarle sobre las posibilidades:
- Dispositivo de aspiración
- Medición de la temperatura del material de mezcla
- Ventilación y carga durante el proceso de mezclado
- Dosificación de líquidos y gases durante el mezclado
- Registro y evaluación de datos
- Mantenimiento remoto
- Compatibilidad con instalaciones y contenedores existentes
- Diseño avanzado de acero inoxidable de la mezcladora de contenedores
- Protección contra el desgaste de las herramientas
- Posibilidad de adición en la posición de mezcla
- Lacado especial
- Revestimientos
- Compatibilidad con AGV (vehículos de guiado automático)
- Diseño ATEX/NEC
- Cloud Monitoring 360° (MIXACO Control Center)
Tamaños de i4. Estaremos encantados de asesorarle.
| Tamaños | Volumen útil Litros | Tamaño del lote kg | Tiempo de mezcla min/lote |
|---|---|---|---|
| CM 50 | 40 | 20 | 3-6 |
| CM 150 | 120 | 60 | 3-6 |
| CM 300 | 240 | 120 | 3-6 |
| CM 150/300 | 120/240 | 60/120 | 3-6 |
| CM 450 | 360 | 180 | 3-6 |
| CM 600 | 480 | 240 | 3-6 |
| CM 300/450/600 | 240/360/480 | 120/180/240 | 3-6 |
| CM 800 | 640 | 320 | 3-6 |
| CM 1000 | 800 | 400 | 3-6 |
| CM 1300 | 1040 | 520 | 3-6 |
| CM 800/1000/1300 | 640/800/1040 | 320/400/520 | 3-6 |
| CM 2000 | 1600 | 800 | 3-6 |
| CM 1000/1300/2000 | 800/1040/1600 | 400/520/800 | 3-6 |
Parámetros
Densidad aparente: 0,5 kg/l
Nivel de llenado: máx. 80 %
Carga: manual
Otros tamaños previa solicitud.
