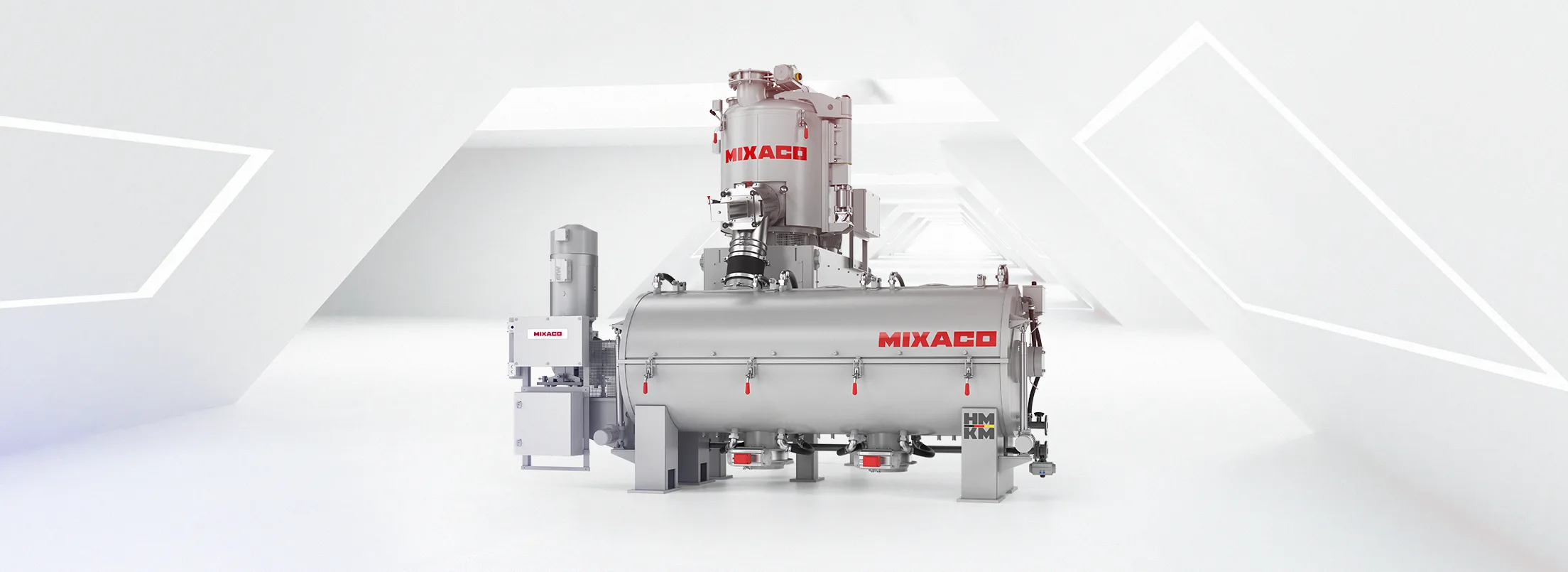

MIXACO Heiz-/Kühlmischer. Für Durchsätze bis über 8.000 kg/h.

Unser Heiz-/Kühlmischer ist die optimale Lösung, wenn es um anspruchs­volle Mischaufgaben geht.

Er garantiert fabelhafte Produktauf­bereitung beim Erhitzen und einen hohen Wirkungsgrad bei der Kühl­leistung.

Unser Heiz-/Kühlmischer ist die optimale Lösung, wenn es um anspruchs­volle Mischaufgaben geht. Er garantiert fabelhafte Produktauf­bereitung beim Erhitzen und einen hohen Wirkungsgrad bei der Kühl­leistung.

Vorteile MIXACO Heiz- / Kühlmischer
Homogeni­sieren, Benetzen, Einfärben, Aufheizen, Agglomerieren, Bonding etc.



Auslauf konturgeformt und damit totraumfrei



Integrierte Aspiration für perfekte
Ausbringung von Feuchtigkeit
Größen­abhängiges Kühlsystem mit gezielter Wasserführung in Boden & Seitenwand
Mehrstufige Mischwerk­zeuge für hohe
Friktion & perfekte Homogenität
Zusatzoptionen wie ATEX-Ausführung, Verwiegung, Eindüsung, Fernwartung etc.
Erleben Sie Industriemischer von MIXACO in Aktion.Video ansehen
Bitte akzeptieren Sie die Datenschutzerklärung von YouTube, um das Video laden zu können.
Mehr erfahren
Speichern & laden

Vorteile auf einen Blick. Schnell mischen und schnell reinigen.

  • Einsetzbar für unter­schiedliche Anwendungen wie Aufheizen, Agglomerieren, Bonding
  • Prozess­optimierte Werkzeuge, die schnell zu wechseln sind
  • Integrierte Aspiration mit gezielter Luftführung garantiert eine optimale Ausbringung von Feuchtigkeit
  • Heizmischer sind immer doppelwandig ausgeführt
  • Keine Bildung von Ablagerungen bei PVC-Rezepturen mit hygroskopischen Stabilisatoren – verhindert Fehler an Extruder und Endprodukt
  • Volle Isolierung der Heizmischer möglich
  • Vertikaler Heiz-Kühlmischer für Durchsätze bis 2.500 kg/h
  • Horizontaler Heiz-Kühlmischer für Durchsätze bis > 8.000 kg/h
  • Leistungs­optimierte Auswahl an Mischantrieben für hohe Energie­effizienz
  • Innovative Aspiration zur optimalen Entfeuchtung der Mischung
  • Umfangreiche Zusatz­einrichtungen für individuelle Anpassungen an bauseitige Anforderungen
  • ATEX-Ausführungen möglich

Steuerung. Übersichtliches Bedienpult .

Die Steuerung unserer Heiz-Kühlmischer-Kombi­nationen erfolgt auf Grundlage einer Siemens S7-1500 SPS und erfüllt die heutigen Anforderungen an Sicherheit, Effizienz und Wirtschaftlichkeit.

Durch die Entwicklung und Programmierung der Steuer­ung aus einer Hand ist eine optimale Einbindung der Mischerkomponenten gewährleistet.

Alternativ besteht auch die Möglichkeit, Allen-Bradley-Komponenten (inkl. Panelview-Bedieneinheit) ein­zusetzen. Die Steuerung kann auch nach UL / NEMA ausgeführt werden. Außerdem kann die Steuerung mit einer Schnittstelle für den Datenaustausch als eine übergeordnete Steuerung ausgestattet werden.

Betriebsarten

  • Handbetrieb
  • Automatikbetrieb
  • Reinigungsbetrieb

Prozessparameter

  • Mischgutparameter
  • Mischzeit
  • Drehzahl Mischwerkzeug
  • Stromaufnahme Mischantrieb
  • Drehmoment (optional)
  • Flüssigkeitseindüsung (optional)

Prozessvisualisierung

  • Systemstatus
  • Prozessparameter
  • Maschineneinstellung
  • Fehlermanagement

Zur Bedienung und Prozessvisualisierung wird ein Siemens-Bedienpanel TP1200 (12“ Farbdisplay mit Touch­bedienung und Ethernet-Schnittstelle)
ein­gesetzt.

Das Bedienpanel bietet eine funktionsorientierte Bedienung der Heiz-Kühlmischer-Kombination im Hand- oder Automatikbetrieb. Die Eingabe und Ver­waltung der Mischparameter erfolgt in tabellarischer Form durch einzelne Arbeitsschritte.

In jedem Arbeitsschritt können die Parameter Zeit, Temperatur, Strom, Drehzahl, Flüssigkeitszugabe etc. frei definiert und in einem Mischprogramm abge­speichert werden.

Über das Bedienpanel stehen bis zu 99 Misch­pro­gramme zur Verfügung. Optional lässt sich die Steuerung mit einer integrierten Fernwartung aus­statten.

MIXACO Control Center (MCC). 360° Cloud-Monitoring für MIXACO-Mischer

Im web­basierten MIXACO Control Center (MCC) werden sogenannte „Digitale Zwillinge“ Ihrer Maschinen angelegt, über die Sie permanent in Echtzeit alle Parameter der Mischer auswerten können.

Durch die kontinuierliche Zustands­überwachung Ihrer Mischer können Sie von maximaler Prozess­qualität und Maschinen­verfügbarkeit profitieren. Die Anbindung an das MCC ist optional und ohne zusätzliche Sensorik am Mischer möglich, die Parameter werden über die vorhandene SPS-Steuerung erfasst.

Mehr zum MIXACO Control Center erfahren

Innovatives Browser-Interface
360° Cloud-Monitoring für MIXACO-Mischer
Intuitive Live-Steuerung
Prozess­informationen in Echtzeit

MIXACO Control Center (MCC). 360° Cloud-Monitoring für MIXACO-Mischer

Im web­basierten MIXACO Control Center (MCC) werden sogenannte „Digitale Zwillinge“ Ihrer Maschinen angelegt, über die Sie permanent in Echtzeit alle Parameter der Mischer auswerten können.

Durch die kontinuierliche Zustands­überwachung Ihrer Mischer können Sie von maximaler Prozess­qualität und Maschinen­verfügbarkeit profitieren. Die Anbindung an das MCC ist optional und ohne zusätzliche Sensorik am Mischer möglich, die Parameter werden über die vorhandene SPS-Steuerung erfasst.

Innovatives Browser-Interface
360° Cloud-Monitoring für MIXACO-Mischer
Intuitive Live-Steuerung
Prozess­informationen in Echtzeit

Funktionsweise. Für optimale Mischergebnisse.

Im Heizmischer wird über das modular aufgebaute Mischwerkzeug, das mit einer Umfangs­geschwin­digkeit von 10 – 40 m/s eine Mischtrombe ausbildet, eine hohe Frik­tionsleistung erzeugt, die zur Erwärmung des Misch­gutes führt.

Durch die Mischtrombe werden alle Rezeptur­be­stand­teile gleichmäßig verteilt, sodass ein homo­genes Ge­misch entsteht.

Ist die gewünschte Zieltemperatur erreicht, wird das Mischgut über den konturgeformten Auslauf in den angeschlossenen Kühlmischer entleert.

Ob Erwärmen oder Temperieren, Coaten, Ag­glo­merie­ren oder Dispergieren – eine breite Prozessvielfalt und die optimale Anpass­ung an die Kunden­an­­forder­ungen lassen sich über das modu­lare Konzept des Heiz­mischers perfekt realisieren.

Mischverfahren. Zahlreiche Anwendungen im hohen Durchsatz­bereich.

MIXACO Heiz-/Kühlmischer eignen sich für zahlreiche Mischverfahren im hohen Durch­satz­bereich. Unsere Mischer garan­tieren beste Mischqualität für eine Vielzahl von Anwendungen.

Die präzise Abstimmung der Technik sowie die Steuerungsparameter erstellen unsere Spezia­listen gemeinsam mit Ihnen.

Anwendungen

  • Homogenisieren
  • Dispergieren
  • Einfärben
  • Aufbereiten
  • Agglomerieren
  • Zerkleinern
  • Trocknen
  • Coaten
  • Bonding
  • Benetzen
  • Aufschließen und Einfärben von Fasern
  • und vieles mehr

Heiz- / Kühlmischer vertikal. Durchsätze bis 3.000 kg/h.

Eine ökonomische und zuverlässige Mischerlösung

Im vertikalen Kühlmischer erfolgt die Abkühlung des Mischguts durch einen schonenden Material­umlauf an einer gekühlten Ober­fläche. Eine gezielte Wasserführ­ung im Mischerboden und in der Seitenwand sorgt für eine optimale Kühlleistung des Mischguts. Nach Abschluss des Misch­vorgangs wird das abgekühlte Mischgut schnell über den konturgeformten Auslauf entleert.

Vorteile

  • optimale Wasserführung im Mischerboden und in der Seitenwand für hohe Kühlleistung
  • einfaches und schnelles Reinigen über den geöff­neten Schwenkdeckel

Baugrößen – Heizmischer (HM) mit vertikalem Kühlmischer (KM-V)

BaugrößenHanddosierung
5 Chargen/Std.
(kg/Std.)
Motorleistung HM
in kW
Motorleistung KM
in kW
HM 200 KM 800425457,5
HM 200 KM 1200*4254511
HM 400 KM 1700160011018,5
HM 500 KM 1700*85013222
HM 600 KM 2500106016022
HM 800 KM 2500*106020030

Sondergrößen auf Anfrage.
Hinweis: Bei den Tabellendaten handelt es sich um Richtwerte, die durch MIXACO Maschinenbau bestätigt werden müssen.

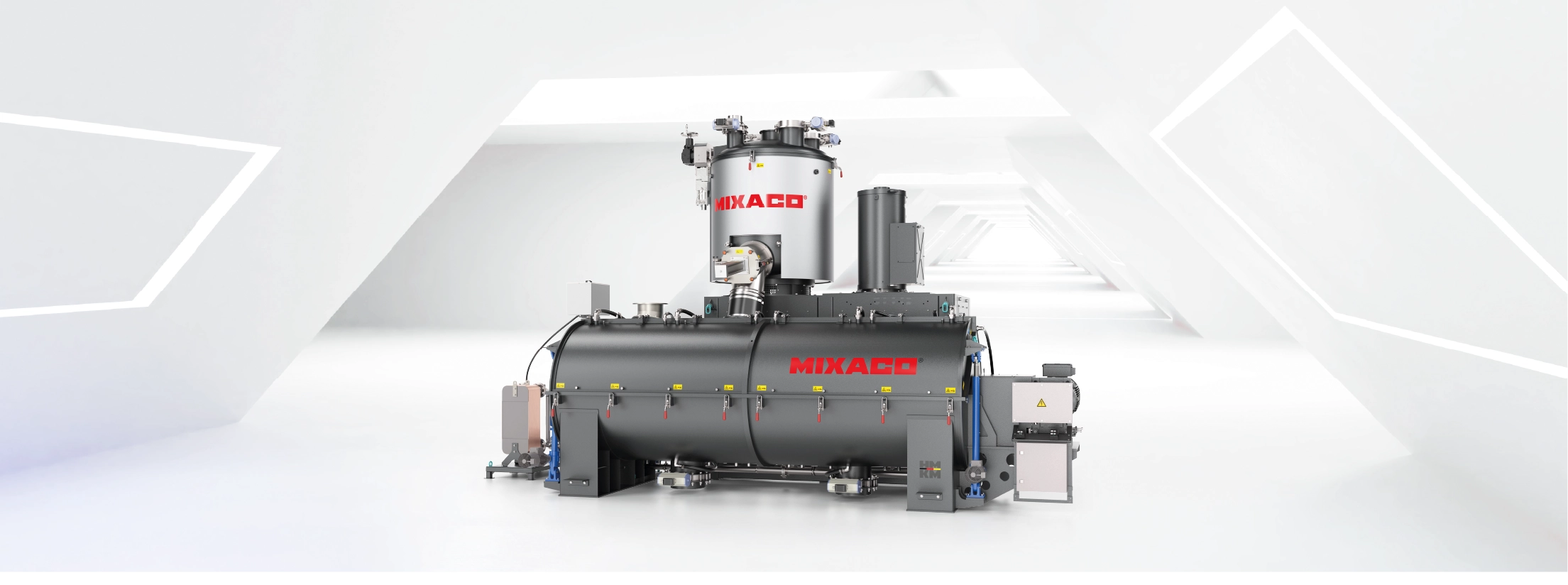

Heizmischer mit horizontalem Kühlmischer HM + KMH. Durchsätze bis 8.000+ kg/h.

Hochleistungsmischen mit großen Durchsätzen

Der horizontale Kühlmischer verfügt dank seiner Bauweise über eine sehr hohe und effiziente Kühl­leistung. Separate Kühlzonen, über den Umfang verteilt, ermöglichen eine gleichmäßige und zuver­lässige Abkühlung des Mischguts innerhalb kürzester Zeit.

In Kombination mit einer optimalen Kühl­wasser­geschwin­digkeit lassen sich kurze Kühlzeiten und somit gleichbleibend hohe Durchsatz­leistungen realisieren.

Über den großen Behälterdeckel, betrieben mit elektro­mechanischen Linear­antrieben, ist eine schnelle und einfache Reinigung möglich.

Vorteile

  • optimale Kühlleistung durch große Kühlflächen und gezielte Wasserführung in Behälter und Deckel
  • gute Zugänglichkeit beim Reinigen durch großen Deckel

Baugrößen Hart-PVC Heizmischer (HM) mit horizontalem Kühlmischer (KM-H)

Parameter
Schüttgewicht 0,5 kg/Ltr.
Heiztemperatur: 120 °C | Kühltemperatur: 50 °C (*40 °C)
Füllgrad 85 %

BaugrößenHanddosierung
5 Chargen/Std.
(kg/Std.)
Halbautomatische Dosierung
6 Chargen/Std.
(kg/Std.)
Vollautomatische Dosierung
8 Chargen/Std.
(kg/Std.)
HM 200 KM 800 H425510680
HM 200 KM 1200 H*425*510*680
HM 300 KM 1200 H6357621016
HM 400 KM 1200 H85010201360
HM 400 KM 2000 H*850*1020*1360
HM 500 KM 2000 H106012721696
HM 500 KM 2600 H*1060*1272*1696
HM 600 KM 2000 H127515302040
HM 600 KM 2600 H*1275*1530*2040
HM 700 KM 2600 H150018002400
HM 700 KM 3700 H*1500*1800*2400
HM 800 KM 2600 HN/A20402720
HM 800 KM 3700 HN/A*2040*2720
HM 1000 KM 3700 HN/A25503400
HM 1000 KM 5000 HN/A*2550*3400
HM 1200 KM 5000 HN/A30604080
HM 1500 KM 5000 HN/AN/A5096
HM 1500 KM 7000 HN/AN/A*5096
HM 2000 KM 7000 HN/AN/A6800
HM 2000 KM 9000 HN/AN/A*6800
HM 2500 KM 9000 HN/AN/A8480

Sondergrößen auf Anfrage.
Hinweis: Bei den Tabellendaten handelt es sich um Richtwerte, die durch MIXACO Maschinenbau bestätigt werden müssen.

Baugrößen Weich-PVC Heizmischer (HM) mit horizontalem Kühlmischer (KM)

Parameter
Schüttgewicht 0,5 kg/Ltr.
Heiztemperatur: 120 °C | Kühltemperatur: 60 °C (*50 °C)
Füllgrad 85 %

Baugrößen Handdosierung
4 Chargen/Std.
(kg/Std.)
Halbautomatische Dosierung
5 Chargen/Std.
(kg/Std.)
Vollautomatische Dosierung
7 Chargen/Std.
(kg/Std.)
HM 200 KM 800 H340425595
HM 200 KM 1200 H*340*425*595
HM 300 KM 1200 H508635889
HM 400 KM 1200 H6808501190
HM 400 KM 2000 H*680*850*1190
HM 500 KM 2000 H84810601484
HM 500 KM 2600 H*848*1060*1484
HM 600 KM 2000 H102012751785
HM 600 KM 2600 H*1020*1275*1785
HM 700 KM 2600 H120015002100
HM 700 KM 3700 H*1200*1500*2100
HM 800 KM 2600 HN/A17002380
HM 800 KM 3700 HN/A*1700*2380
HM 1000 KM 3700 HN/A21252975
HM 1000 KM 5000 HN/A*2125*2975
HM 1200 KM 5000 HN/A25503570
HM 1500 KM 5000 HN/AN/A4459
HM 1500 KM 7000 HN/AN/A*4459
HM 2000 KM 7000 HN/AN/A5950
HM 2000 KM 9000 HN/AN/A*5950
HM 2500 KM 9000 HN/AN/A7420

Sondergrößen auf Anfrage.
Hinweis: Bei den Tabellendaten handelt es sich um Richtwerte, die durch MIXACO Maschinenbau bestätigt werden müssen.

Heizmischer HM. Bis 1.060 kg pro Charge mischen.

Die neue Heizmischerserie HM bietet die optimale Lösung für alle Anwendungen, in denen eine Dispersion von Pulvern mit Pulvern oder Granulaten mit oder ohne Flüssigkeitszugabe benötigt wird. Die möglichen Anwendung sind vielfältig.

Die wichtigsten Beispiele für Anwendungen:

  • Dry-Blends aus Hart- und Weich-PVC
  • WPC (Wood-Plastic-Composites auf PVC-/PP-/PE-Basis mit Holzmehlanteil)
  • Thermoplastische Polymere (PVH, PVA, PC, POM etc.)
  • Heiß- oder Kaltdispersion von Farb­master­batch, Additiven und Pulvern
  • Vormischung von Pulverlacken
  • Pulverlacke/Bonding mit Metallic-Pigmenten oder Glimmer

Baugrößen – Heizmischer (HM)

BaugrößenGesamt­volumenNutz­volumenKapazität kg/ChargeMotor­leistung KWBoost-Motor­leistung KW
HM 200200170854555
HM 3003002551277590
HM 40040034017090110
HM 500500425212110132
HM 600600510255132160
HM 700700595300160200
HM 800800680340200250
HM 10001000850425200250
HM 120012001020510250315
HM 150015001275637315400
HM 200020001700850500575
HM 2500250021251060600700

Hinweis: Bei den Tabellendaten handelt es sich um Richtwerte, die durch MIXACO Maschinenbau bestätigt werden müssen.

Heiz- / Kühlmischer für viele Branchen.

Der MIXACO Heiz- / Kühlmischer ist der ideale Mischer zum Mischen großer Durchsätze, z.B. PVC (Hart und Weich), WPC, Masterbatches u.v.m.

Zusatzoptionen. Maximum an Funktionalität.

Unsere Heiz- / Kühlmischer können durch Zusatz­optionen individuell erweitert und noch besser an Ihre Anforderungen angepasst werden:

  • hydraulischer Werkzeughub
  • Datenaufzeichnung und -auswertung
  • Fernwartung
  • Cloud-Monitoring
Mischbehälter-Optionen

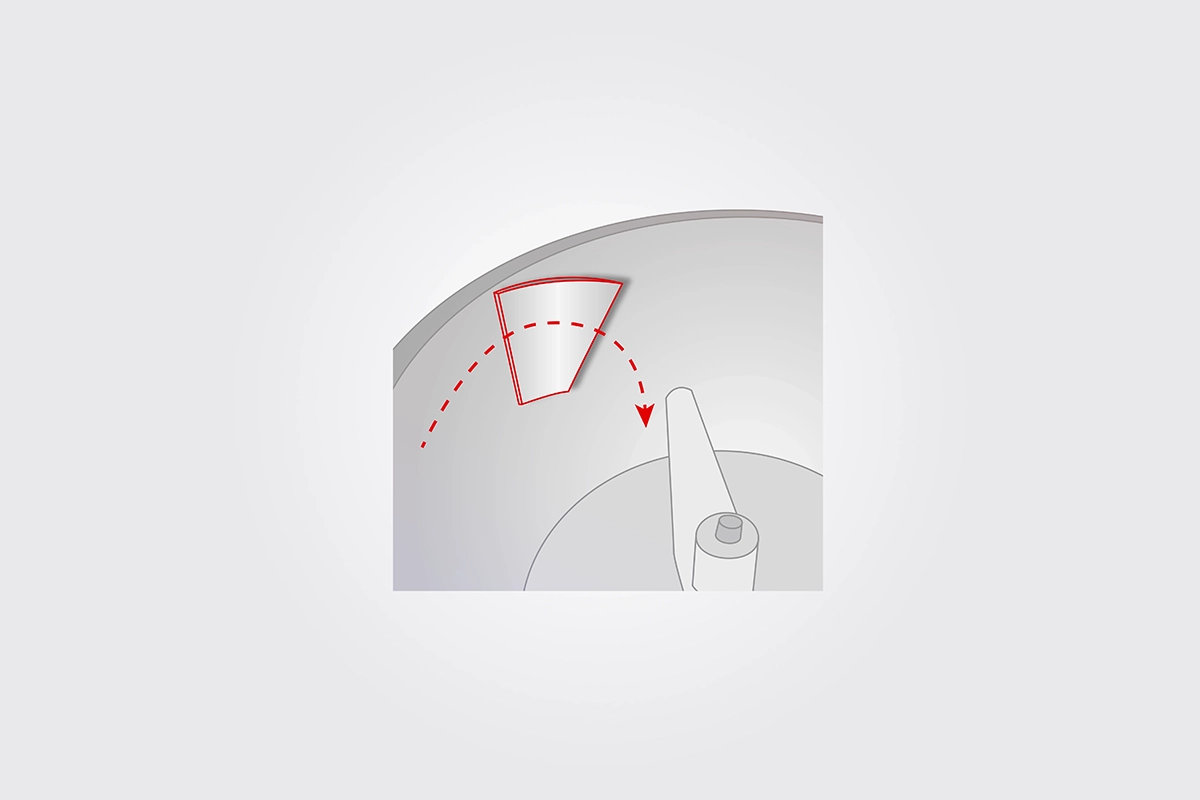

Leitblech / Deflektor

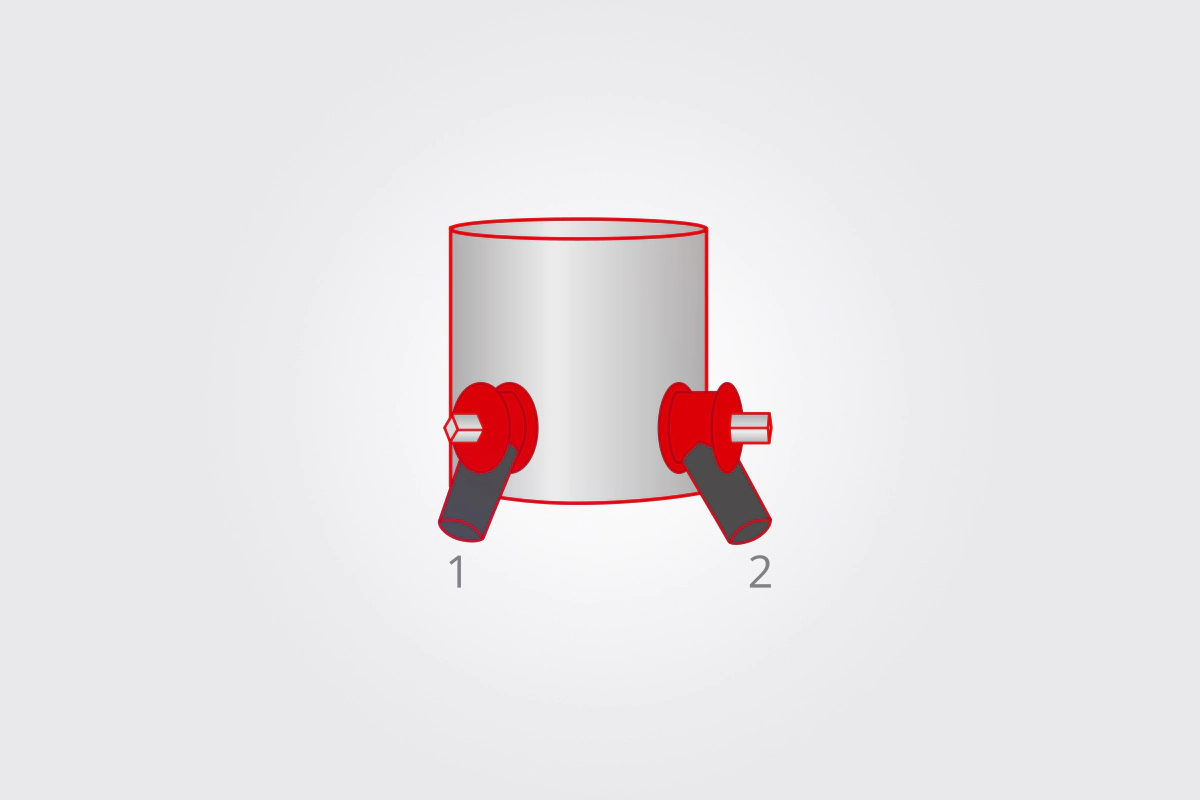

Zweifacher Auslauf

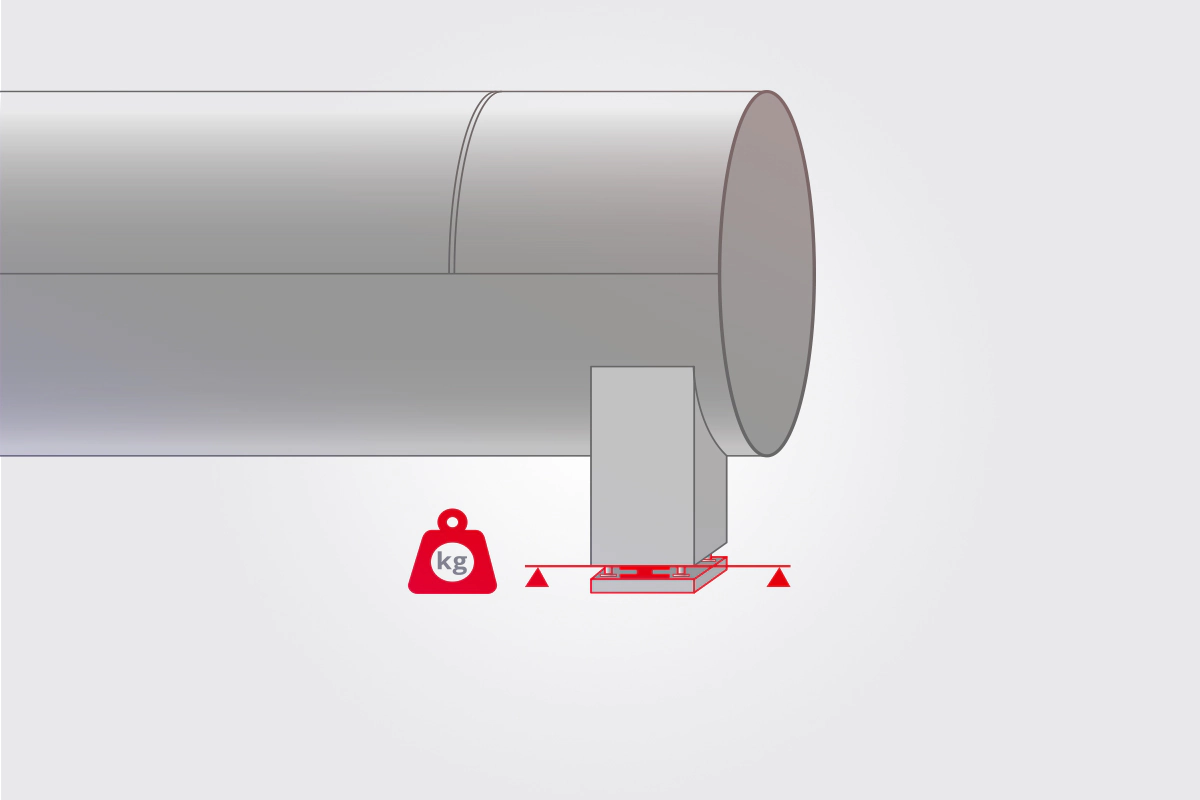

Kühlerverwiegung

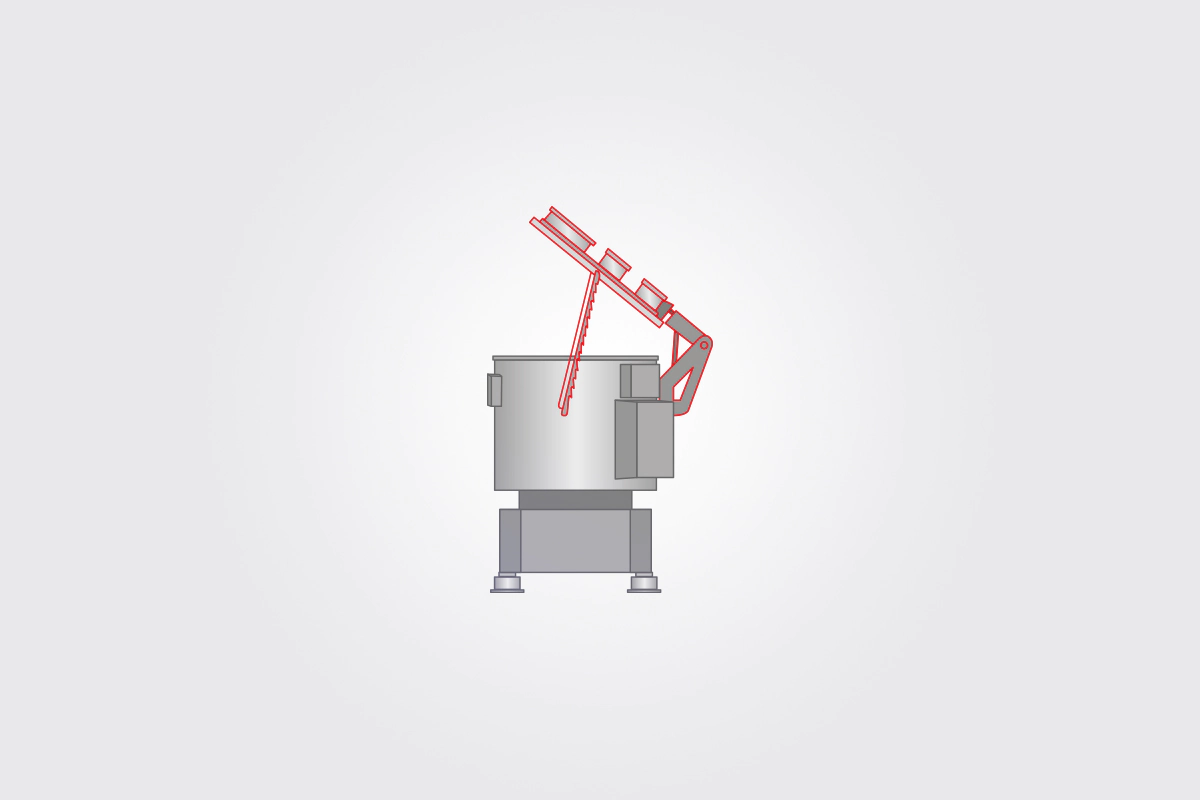

Klappdeckel

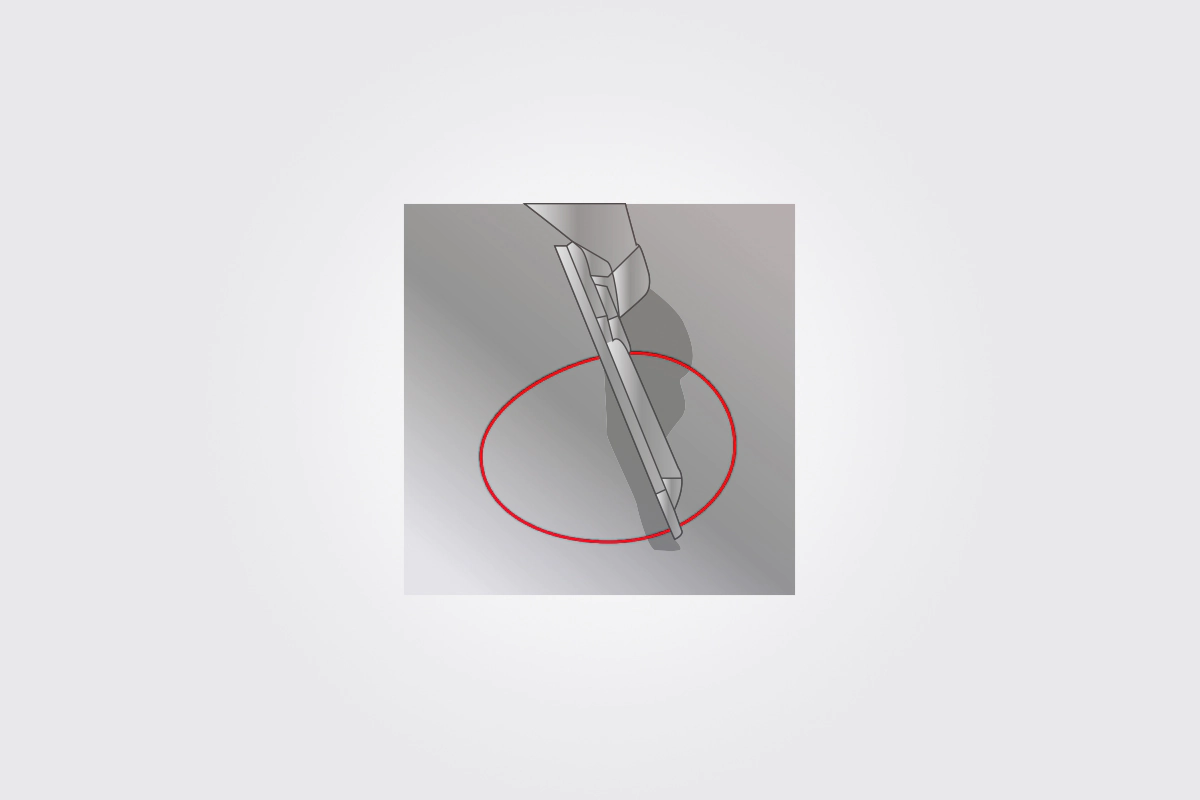

Behälterbündiger Auslauf

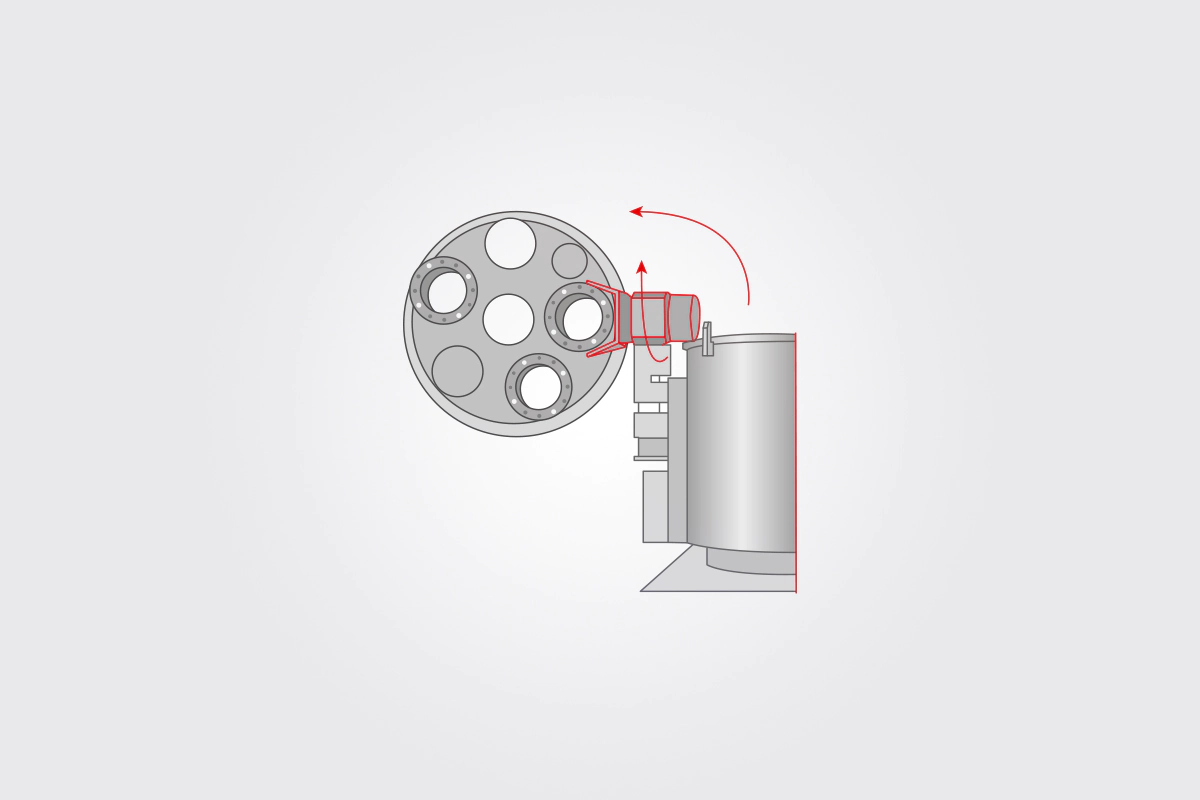

Schwenkbarer Deckel
Verschleißfester Sensor
Temperierung

Motor mit Wasserkühlung

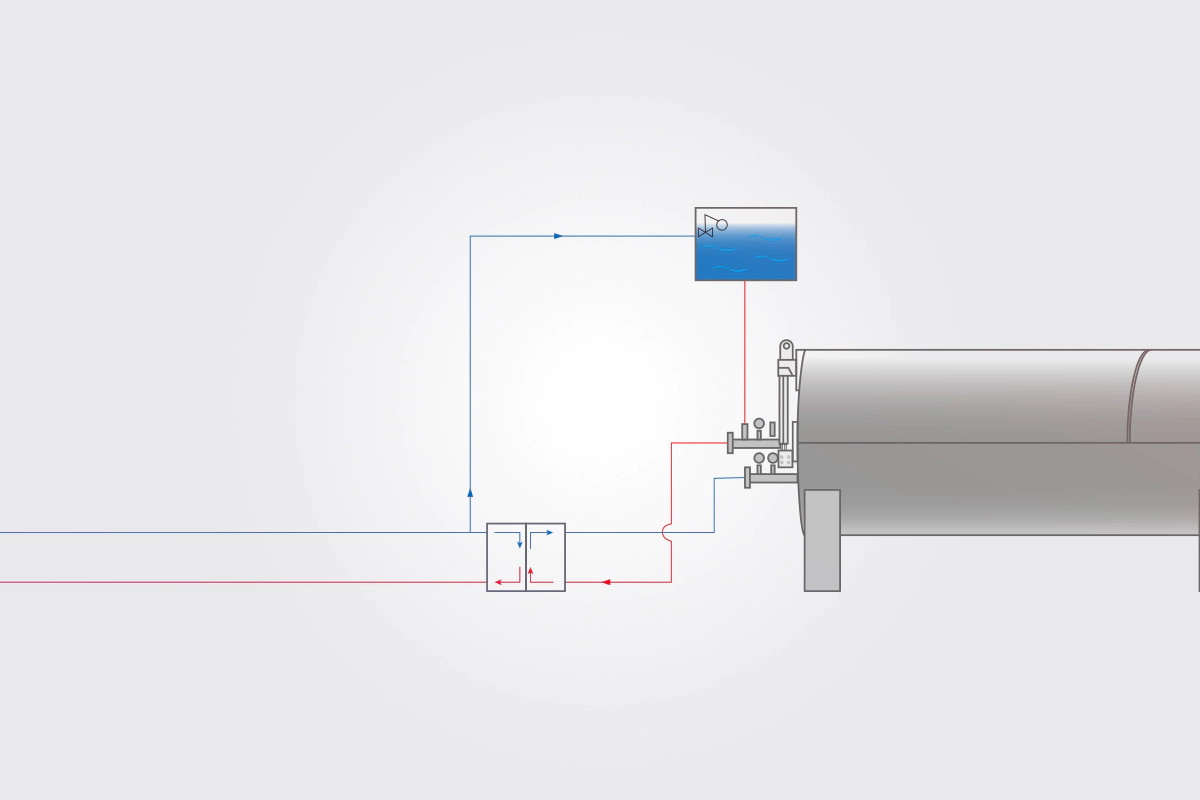

Wärmetauscher mit geschlossenem Kreislauf

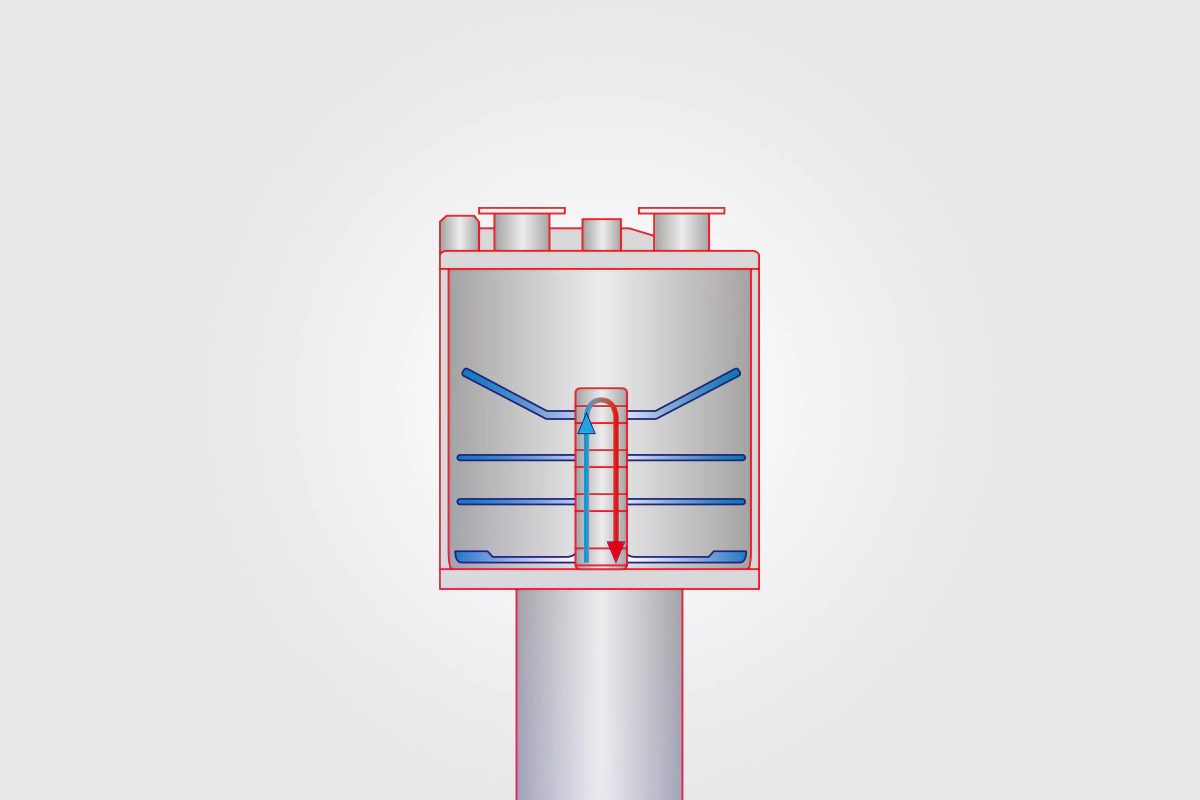

Werkzeug mit Wasserkühlung

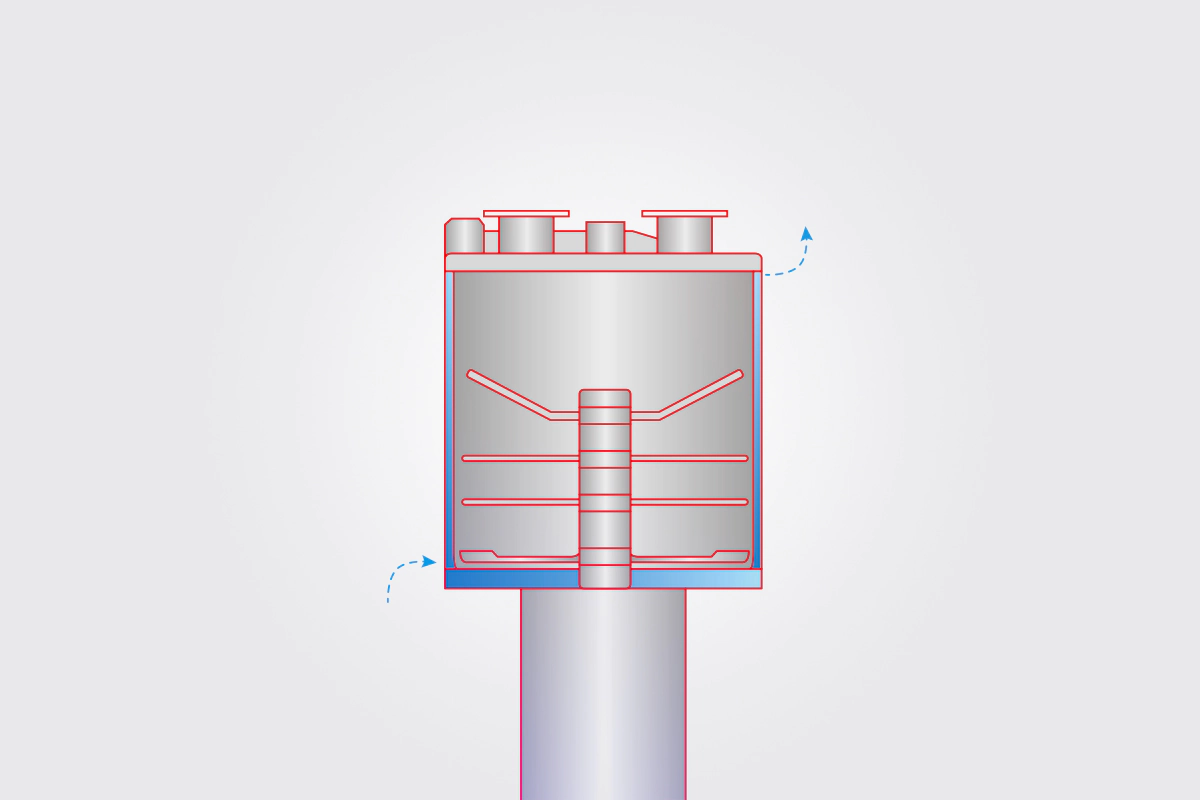

Behältertemperierung
Filter / Aspiration

Die Entfeuchtung der Mischung mittels Aspiration ist entscheidend für die optimale Qualität von
Dry-Blends. Ein konstanter Luftstrom transportiert die Feuchtigkeit aus dem Heizmischer, um so Anhaftungen im Mischer zu vermeiden. Optional ist die Aspiration für den Heizmischer und der Jet-Filter für den Kühlmischer.

Jet-Filter

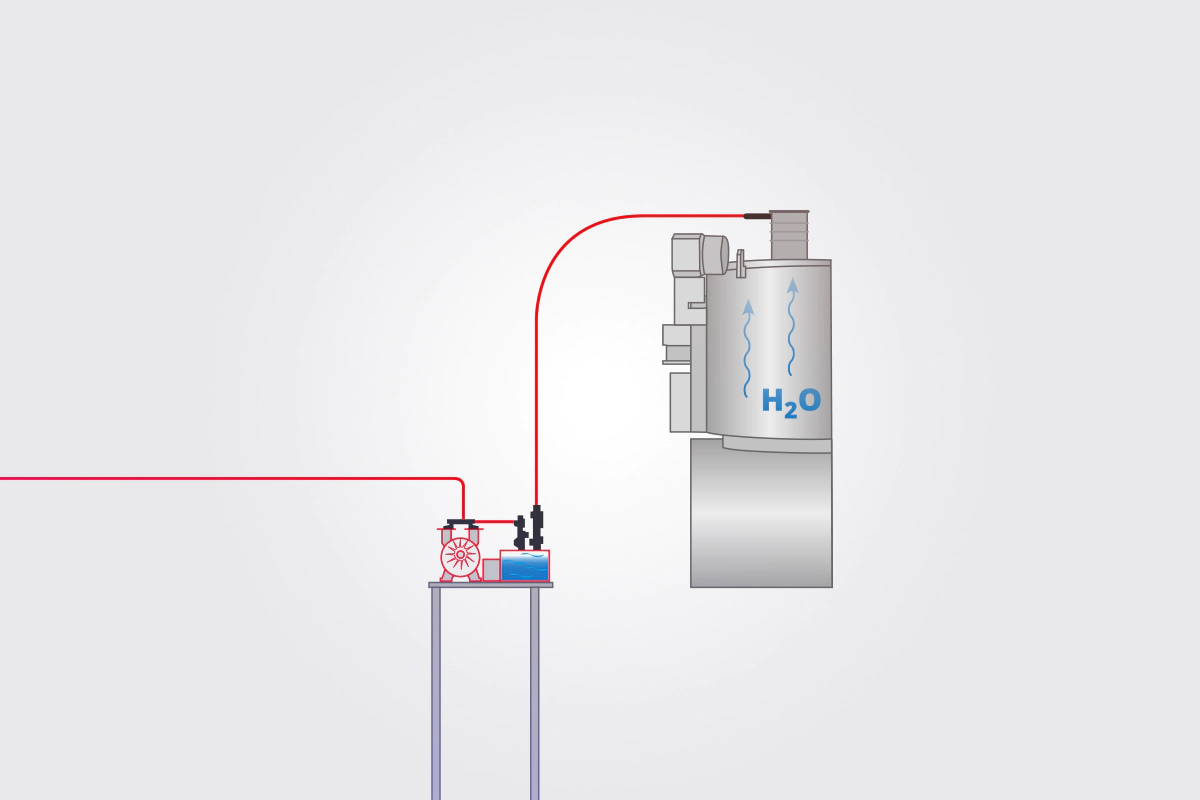

Vakuumentfeuchtung
Jet-Filter / Aspiration

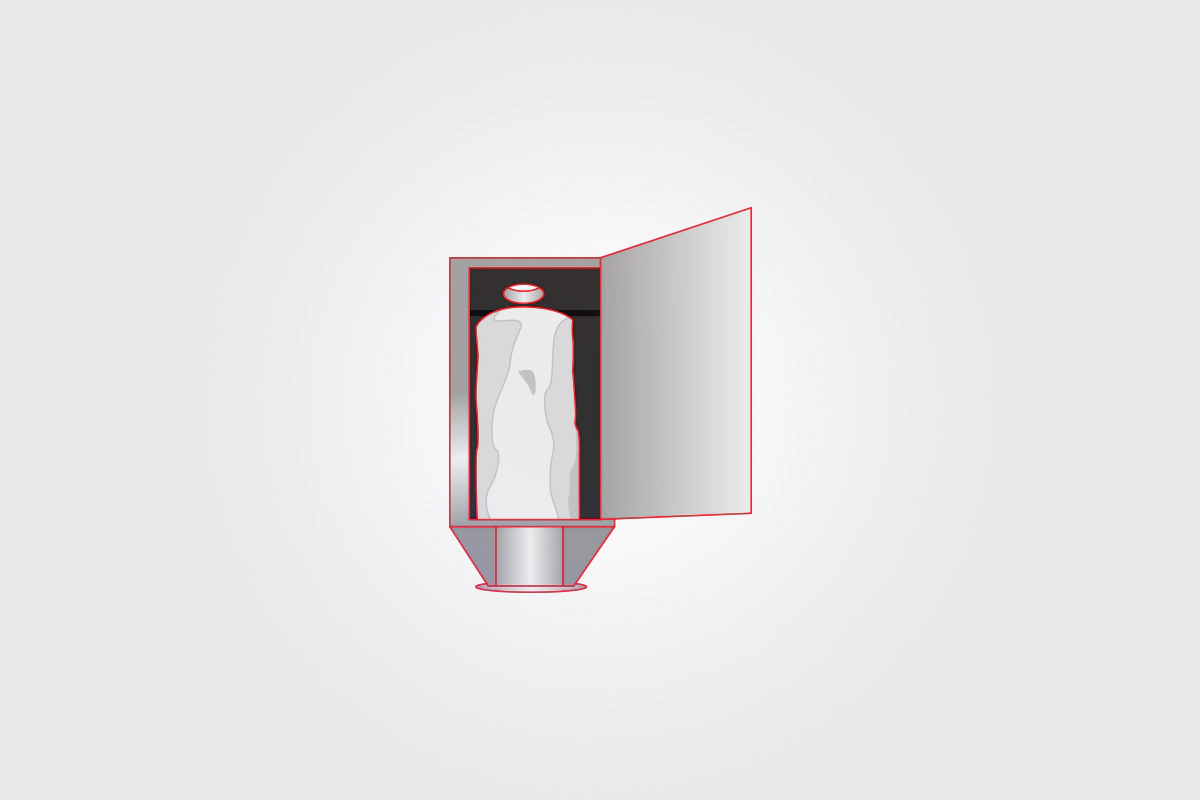

Filterkasten mit Sackfilter
Werkzeug- und Mischoptionen

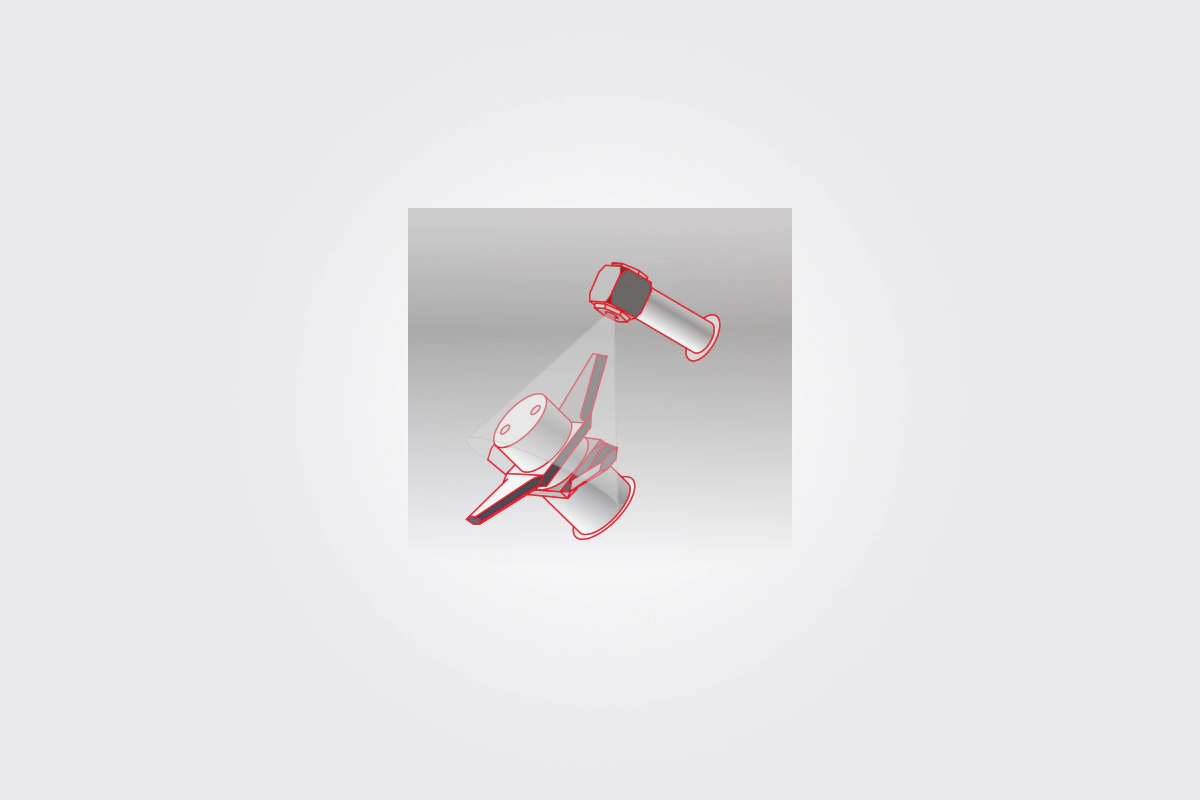

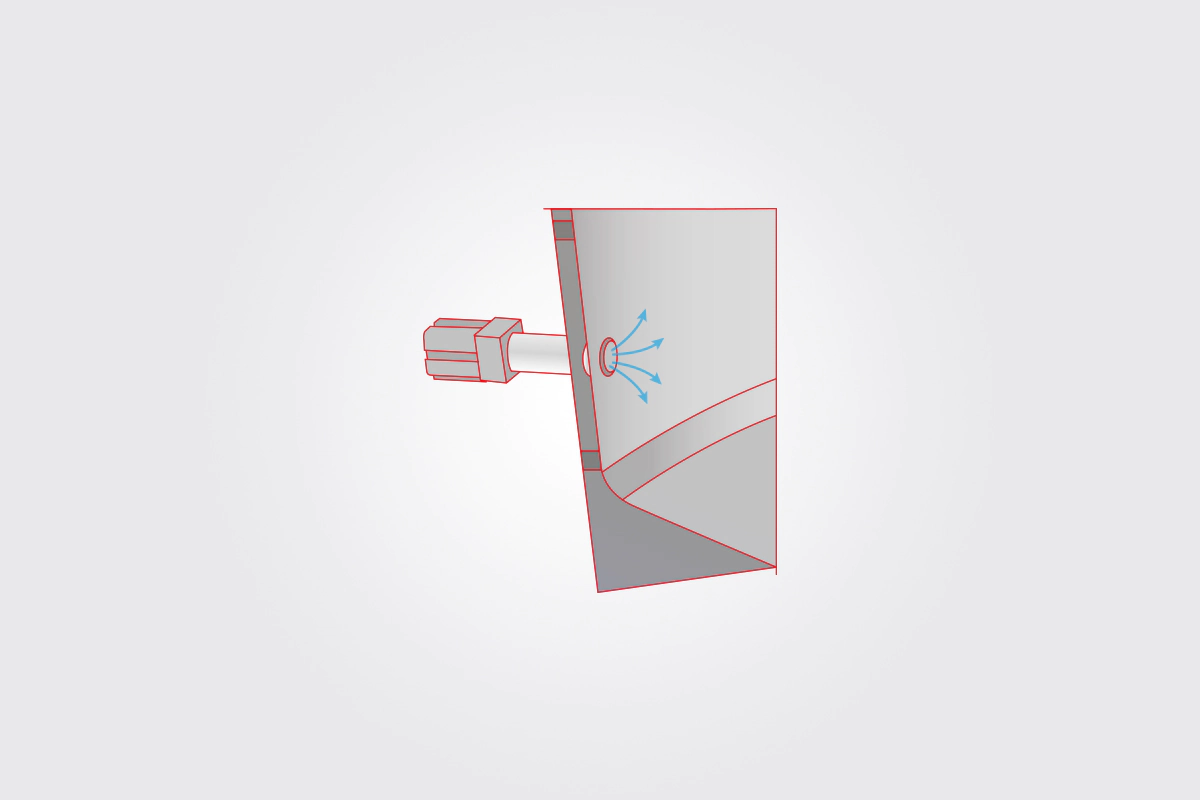

Seiteneindüsung

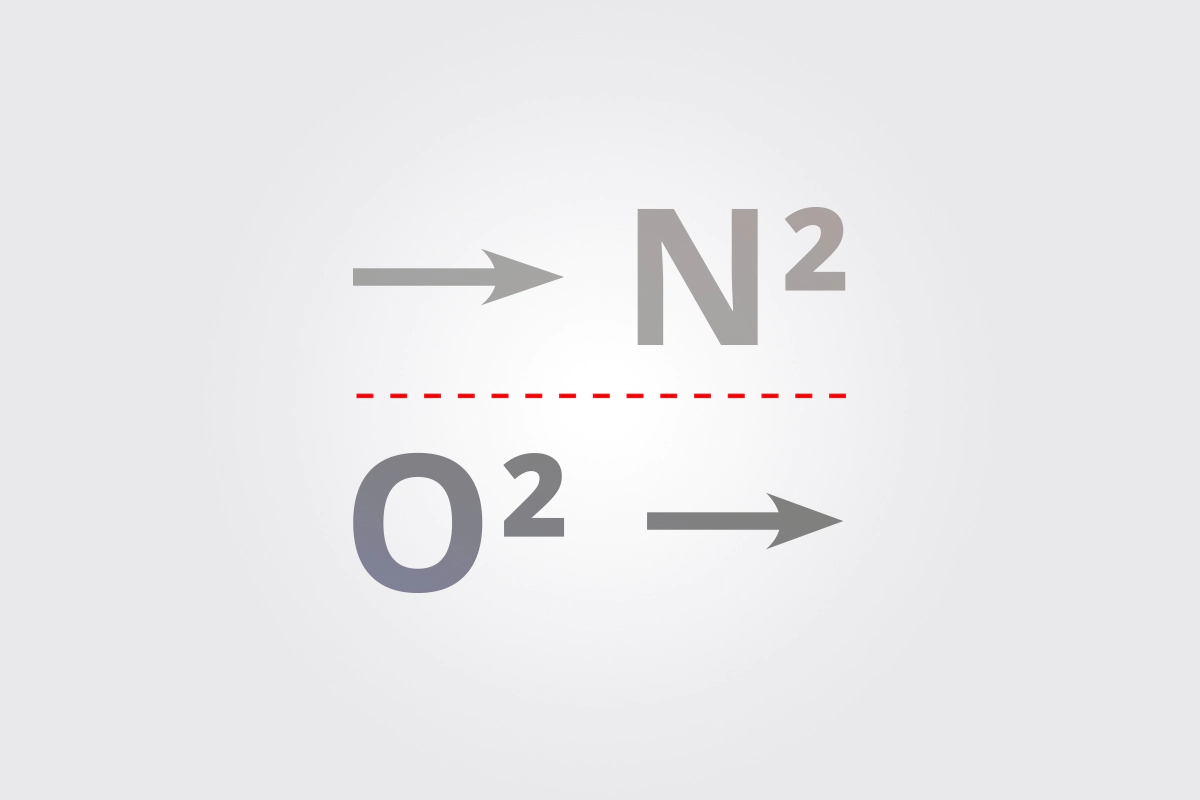

Stickstoffüberlagerung
Flüssigkeitsversprühung

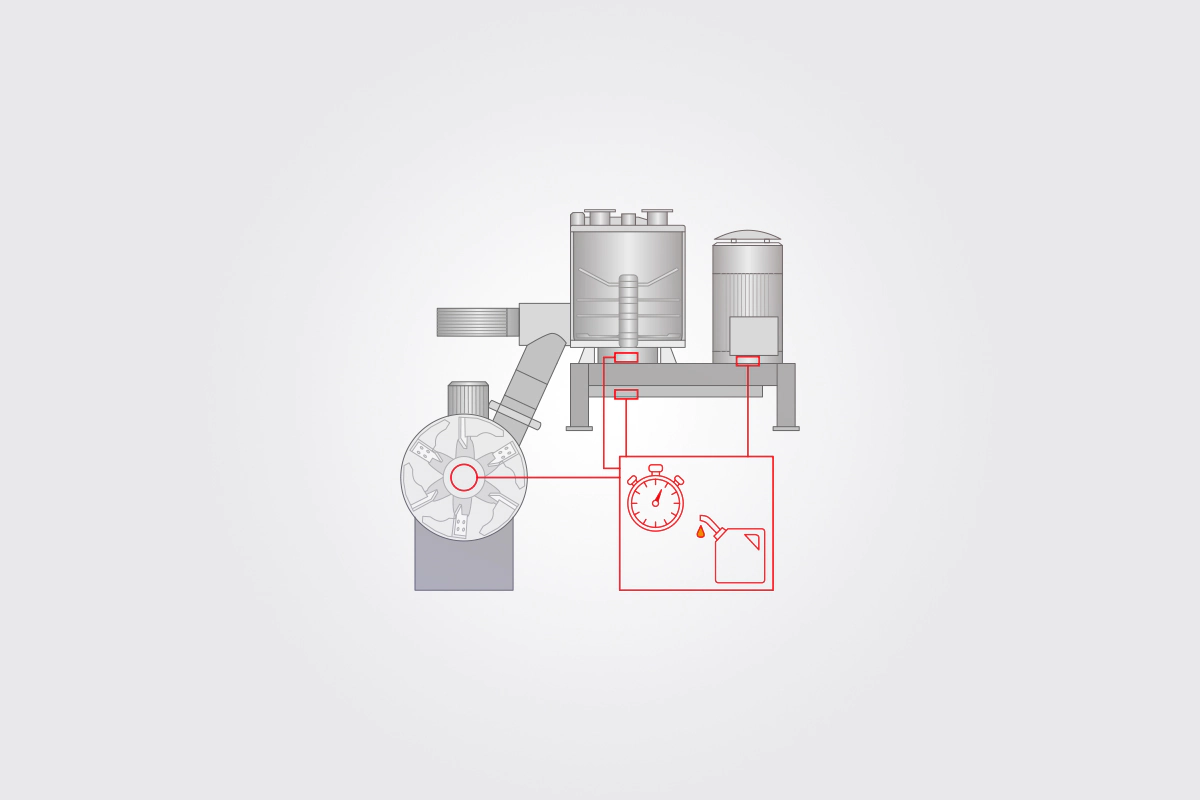

Automatische Schmierung

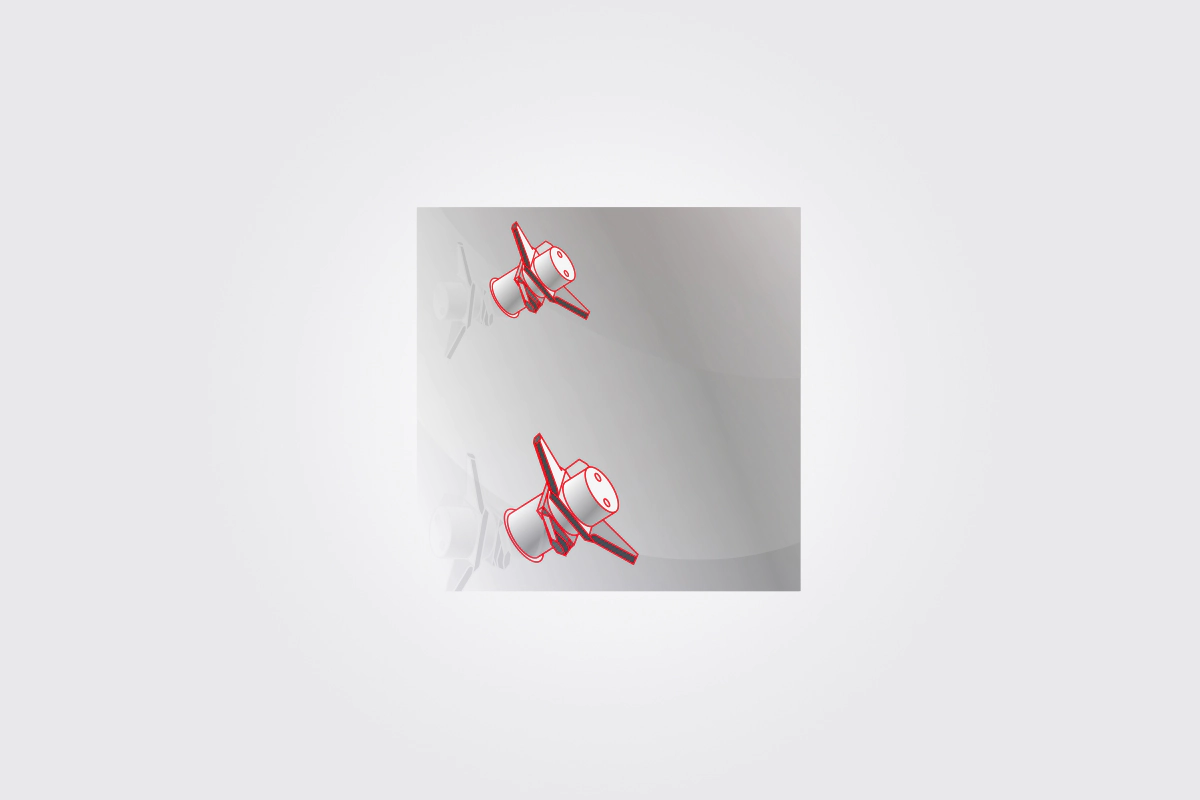

Zerhacker

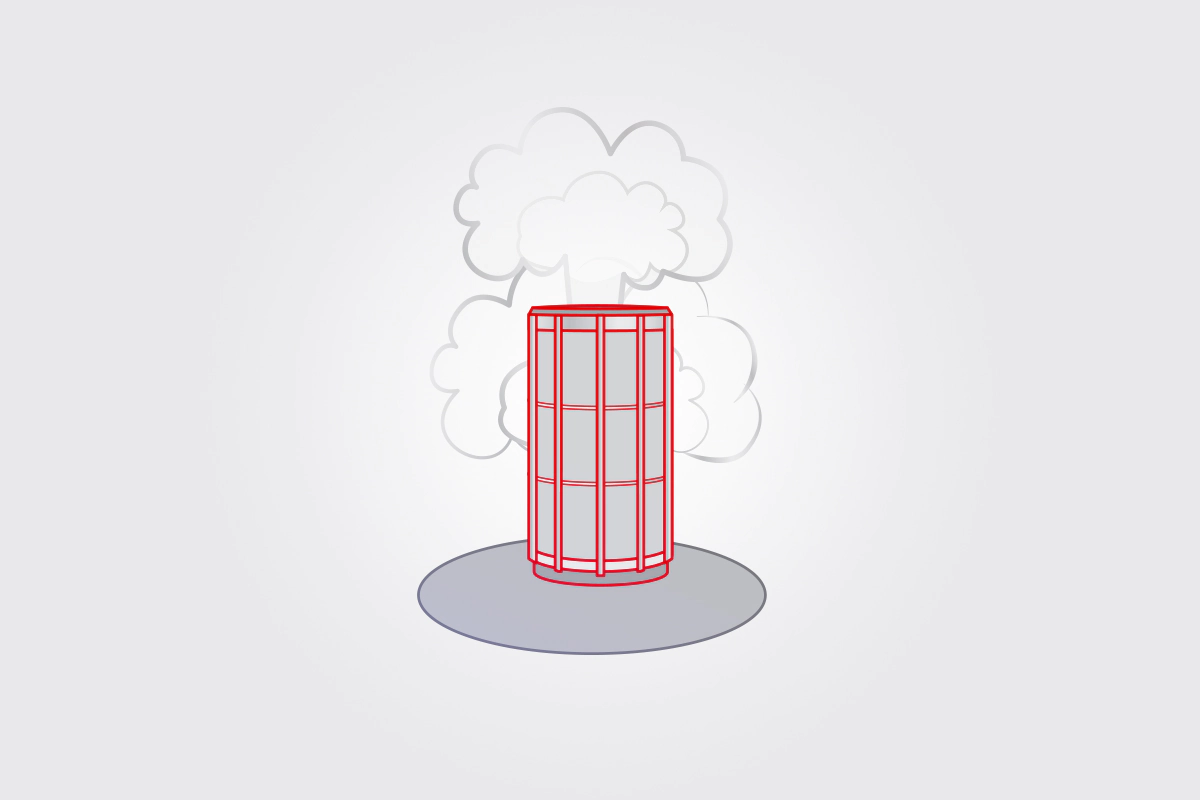

Explosionsunterdrückung / ATEX

Unsere Mischer können je nach Ausführung zur Verwendung in explosions­gefährdeten Staub- und Gasatmosphären aller ATEX-Zonen genutzt werden. Eine Maschinen­abnahme wird durch eine offizielle Inspektionsstelle oder einen entsprechend zertifizierten Mitarbeiter durchgeführt und dokumentiert. Die ATEX-Ausführung kann über Stickstoff­inertisierung und Sauerstoff­konzentrations-Messung erfolgen.

Explosionssicherung

Als Erfinder des Containermischers fühlen wir uns bei MIXACO der Innovation in der industriellen Mischtechnik verpflichtet.

Service & Support. Verlassen Sie sich auf unsere erfahrenen Techniker.

Wir installieren den Container­mischer bei Ihnen vor Ort, nehmen ihn in Betrieb und integrieren ihn in Ihren Produktions­prozess.
Wir setzen auf individuelle Wartung, die auf Ihren i4 Mischer abgestimmt ist. Das ist effizienter und kosten­günstiger für Sie als langfristige Standard-Wartungs­verträge.
Bei Problemen mit Ihrem Mischer stehen Ihnen unsere erfahrenen Techniker rund um die Uhr zur Verfügung – an 365 Tagen im Jahr.
Durch Remote-Monitoring und Remote-Software-Updates ist kaum Vor-Ort-Wartung nötig.
Wir stellen sinnvolle Verschleiß- und Ersatzteil-Pakete für Ihren Mischer zusammen. Weitere Ersatzteile liefern wir schnellstmöglich.

Mischer Angebots-Konfigurator: In 2 Minuten zum perfekten Mischer für Ihre Rohstoffe.

Teilen Sie uns ganz einfach Ihre Anforderungen mit, wir nennen Ihnen dann den optimalen Mischer für Ihre Rohstoffe und Anwendungen. Nutzen Sie unseren Konfigurator.

Mit Ihren Details zu Mengen, Mischgut, Temperaturen, Zusatz­funktionen und weiteren Angaben erstellen wir ein maßgeschneidertes Angebot für Sie.
